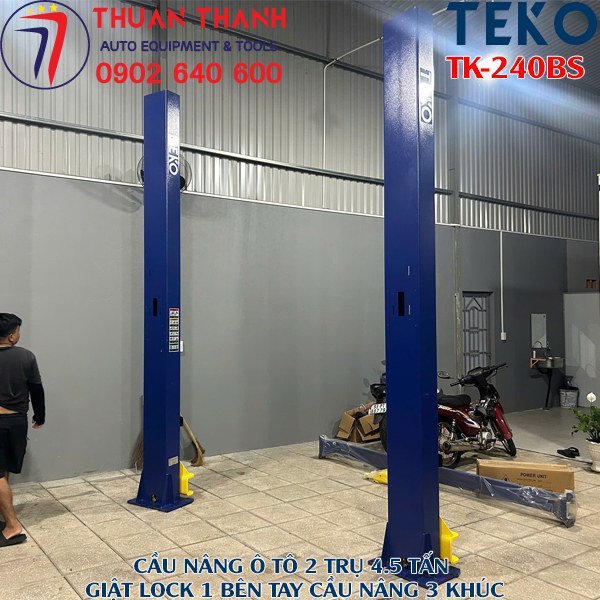

Cầu nâng ô tô 2 trụ 4.5 tấn TEKO TK-240BS màu xanh – Giải pháp nâng hạ ô tô chuyên nghiệp

Cầu nâng ô tô 2 trụ 4.5 tấn TEKO TK-240BS là dòng cầu nâng 2 trụ giằng trên được thiết kế dành cho garage sửa chữa, bảo dưỡng và chăm sóc ô tô chuyên nghiệp. Với tải trọng nâng 4.500kg, động cơ công suất 2.2kW/3.0HP, tay cầu thiết kế nhiều khúc và cơ cấu giật mở khóa Lock 1 bên, TEKO TK-240BS đáp ứng nhu cầu nâng hạ nhiều dòng xe du lịch, SUV, MPV và xe tải nhẹ.

Sản phẩm mang thương hiệu TEKO, xuất xứ Trung Quốc, được Thiết bị ô tô Thuận Thành nhập khẩu và phân phối tại Việt Nam. Thiết kế màu xanh/vàng nổi bật, kết cấu chắc chắn, phù hợp cho các garage cần một mẫu cầu nâng ô tô 2 trụ 4.5 tấn có tải trọng lớn và thao tác thuận tiện.

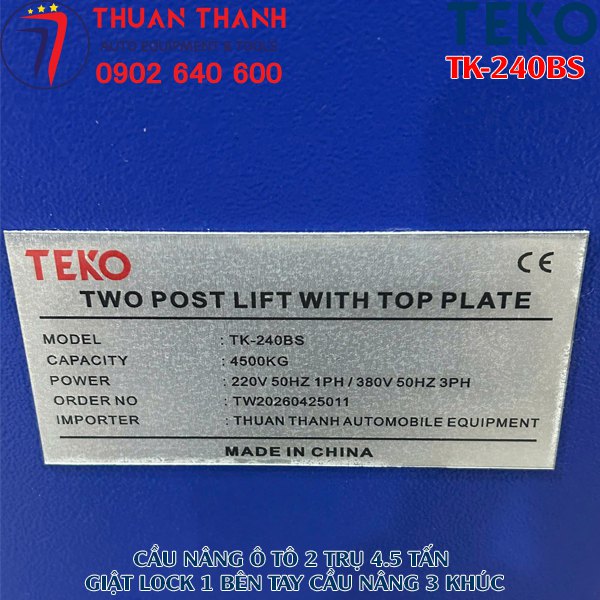

1. Thông số kỹ thuật cầu nâng TEKO TK-240BS

Thông số	Chi tiết
Model	TEKO TK-240BS
Thương hiệu	TEKO
Loại cầu nâng	Cầu nâng ô tô 2 trụ
Tải trọng nâng	4.500kg – 4.5 tấn
Xuất xứ	Trung Quốc
Nhập khẩu & phân phối	Thiết bị ô tô Thuận Thành
Công suất mô tơ	2.2kW / 3.0HP
Chiều cao tổng cộng	3.680mm
Chiều rộng tổng cộng	3.300mm
Chiều rộng lọt lòng	2.800mm
Chiều cao tay cầu lớn nhất	1.800mm
Chiều cao tay cầu thấp nhất	110mm
Điện áp sử dụng	220V/380V – 50Hz
Màu sắc	Xanh / vàng
Kiểu thiết kế	Cáp trên – thanh giằng ngang phía trên
Cơ cấu khóa	Giật mở khóa Lock 1 bên
Tay cầu	Tay cầu nhiều khúc, cấu hình 3 khúc + 2 khúc
Đối tượng sử dụng	Ô tô du lịch, SUV, MPV, xe tải nhẹ

Lưu ý: Thông số kỹ thuật có thể được nhà sản xuất điều chỉnh theo từng lô hàng. Khi lắp đặt thực tế cần đối chiếu tài liệu kỹ thuật đi kèm sản phẩm.

2. Cầu nâng ô tô 2 trụ 4.5 tấn TEKO TK-240BS có gì nổi bật?

Tải trọng nâng lớn 4.5 tấn

TEKO TK-240BS có tải trọng nâng tối đa 4.500kg, phù hợp với nhiều nhu cầu sửa chữa và bảo dưỡng trong garage.

Khả năng nâng 4.5 tấn giúp cầu nâng có thể phục vụ không chỉ xe sedan, hatchback mà còn các dòng SUV, MPV và xe tải nhẹ trong phạm vi tải trọng phù hợp.

Đây là một lựa chọn đáng cân nhắc đối với những garage đang tìm kiếm:

• Cầu nâng ô tô 2 trụ 4.5 tấn.
• Cầu nâng 2 trụ tải trọng lớn.
• Cầu nâng sửa chữa ô tô chuyên nghiệp.
• Cầu nâng garage ô tô.
• Cầu nâng 2 trụ TEKO.
• Cầu nâng 2 trụ giằng trên.

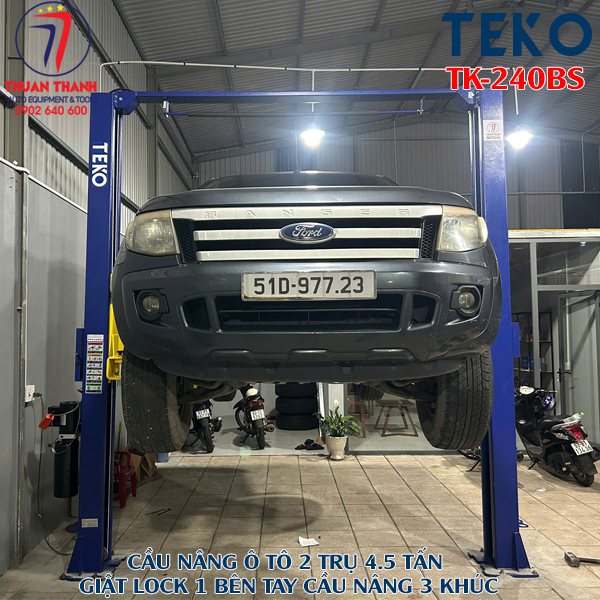

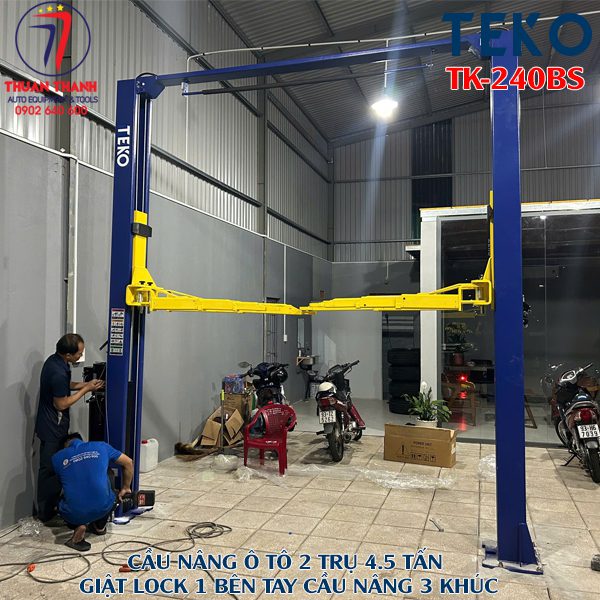

3. Thiết kế cầu nâng 2 trụ giằng trên

TEKO TK-240BS sử dụng thiết kế cáp trên với thanh giằng ngang ở phía trên, tạo thành kết cấu liên kết giữa hai trụ nâng.

Kiểu thiết kế này giúp cầu nâng có kết cấu gọn gàng, phù hợp với các garage có chiều cao nhà xưởng đáp ứng yêu cầu kỹ thuật.

Với chiều cao tổng cộng khoảng 3.680mm, trước khi lắp đặt cần kiểm tra kỹ chiều cao trần garage, hệ thống điện, vị trí cửa cuốn và các vật cản phía trên cầu.

4. Cơ cấu giật mở khóa Lock 1 bên tiện lợi

Một điểm đáng chú ý của TEKO TK-240BS là cơ cấu giật mở khóa Lock 1 bên bằng tay kéo.

Người vận hành có thể thao tác tại vị trí điều khiển thuận tiện thay vì phải di chuyển nhiều lần giữa hai bên trụ.

Thiết kế tay kéo cho phép nhả tay khi cần thiết, giúp người vận hành chủ động hơn trong quá trình thao tác.

Không nên bỏ qua cơ cấu khóa an toàn: trước khi đưa người vào khu vực bên dưới xe, cần kiểm tra trạng thái khóa cơ khí và bảo đảm cầu đã ở trạng thái ổn định theo hướng dẫn của nhà sản xuất.

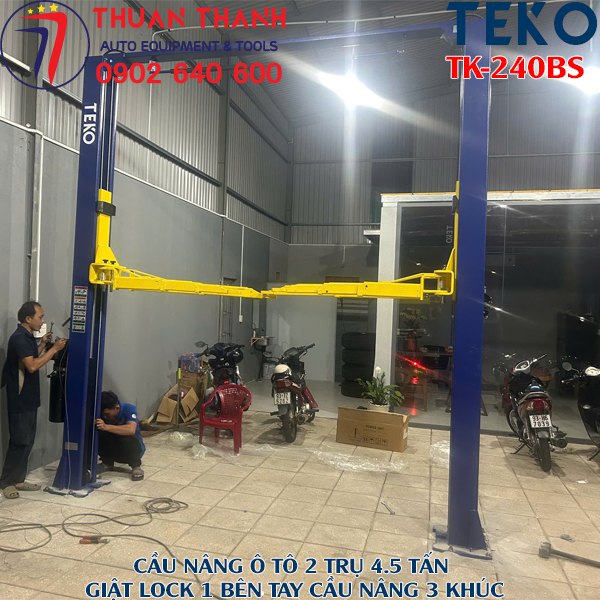

5. Tay cầu nâng 3 khúc + 2 khúc

TEKO TK-240BS được trang bị hệ thống tay cầu có cấu hình 3 khúc + 2 khúc, giúp tăng khả năng điều chỉnh vị trí đặt pad nâng theo từng loại xe.

Cấu tạo tay cầu nhiều khúc hỗ trợ kỹ thuật viên đưa điểm nâng đến vị trí phù hợp trên khung gầm xe.

Ưu điểm của tay cầu nhiều khúc

• Dễ điều chỉnh vị trí điểm nâng.
• Hỗ trợ nâng nhiều kích thước thân xe.
• Thuận tiện khi nâng phần đầu hoặc phần đuôi xe.
• Phù hợp với nhiều dòng xe du lịch và xe tải nhẹ.
• Tăng tính linh hoạt khi bố trí xe trên cầu nâng.

Khi nâng xe, điểm đặt pad nâng phải đúng vị trí nâng được nhà sản xuất xe quy định. Không đặt pad nâng tùy tiện vào các vị trí yếu của thân xe.

6. Chiều cao nâng phù hợp sửa chữa ô tô

Chiều cao tay cầu có thể điều chỉnh từ khoảng 110mm đến 1.800mm theo thông số sản phẩm.

Khoảng điều chỉnh này giúp kỹ thuật viên thực hiện nhiều công việc như:

• Thay dầu và bảo dưỡng gầm xe.
• Kiểm tra hệ thống treo.
• Kiểm tra phanh.
• Tháo lắp bánh xe.
• Kiểm tra hệ thống lái.
• Kiểm tra rô-tuyn, cao su càng A.
• Kiểm tra hệ thống truyền động.
• Sửa chữa hệ thống xả.
• Bảo dưỡng các chi tiết dưới gầm.

7. Động cơ 2.2kW – 3.0HP

Cầu nâng TEKO TK-240BS sử dụng mô tơ công suất 2.2kW / 3.0HP, kết hợp hệ thống nâng thủy lực để thực hiện quá trình nâng hạ xe.

Nguồn điện sử dụng có thể là 220V hoặc 380V – 50Hz tùy cấu hình và điều kiện lắp đặt thực tế.

Khi lắp đặt, hệ thống điện cần được thực hiện đúng yêu cầu kỹ thuật, có thiết bị bảo vệ phù hợp và được kiểm tra bởi người có chuyên môn.

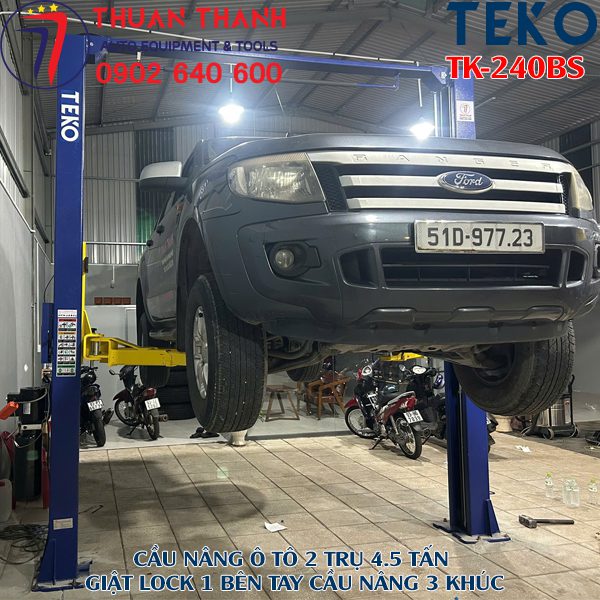

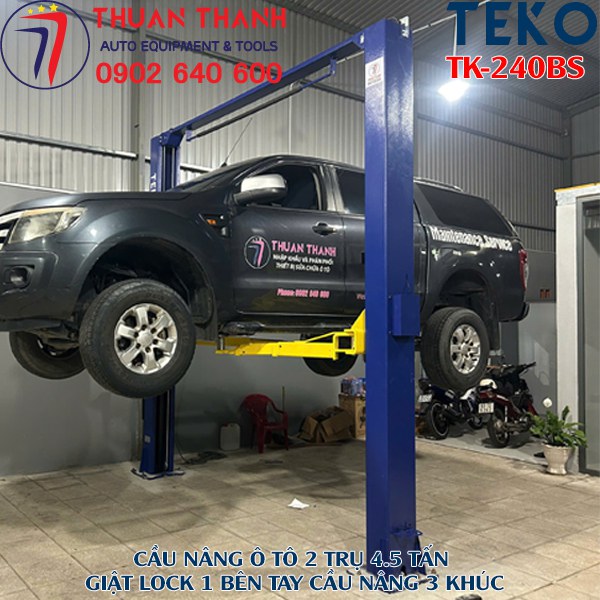

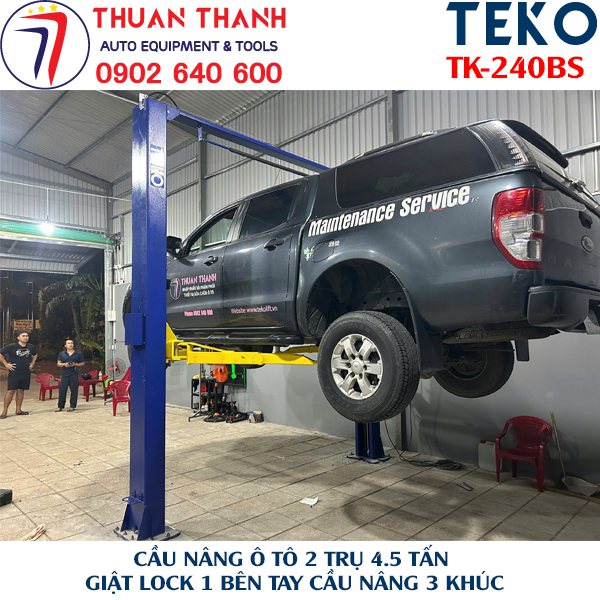

8. Ứng dụng của cầu nâng ô tô 2 trụ TEKO TK-240BS

TEKO TK-240BS phù hợp sử dụng tại:

Garage sửa chữa ô tô

Dùng để nâng xe phục vụ bảo dưỡng định kỳ, sửa chữa động cơ, hệ thống gầm, phanh, lái và hệ thống treo.

Trung tâm chăm sóc xe

Hỗ trợ kiểm tra gầm, vệ sinh và bảo dưỡng các khu vực phía dưới xe.

Xưởng dịch vụ ô tô

Với tải trọng 4.5 tấn, cầu có thể phục vụ nhiều dòng xe trong phạm vi tải trọng cho phép.

Xưởng sửa chữa xe tải nhẹ

Có thể sử dụng cho một số dòng xe tải nhẹ phù hợp với tải trọng và vị trí điểm nâng của nhà sản xuất.

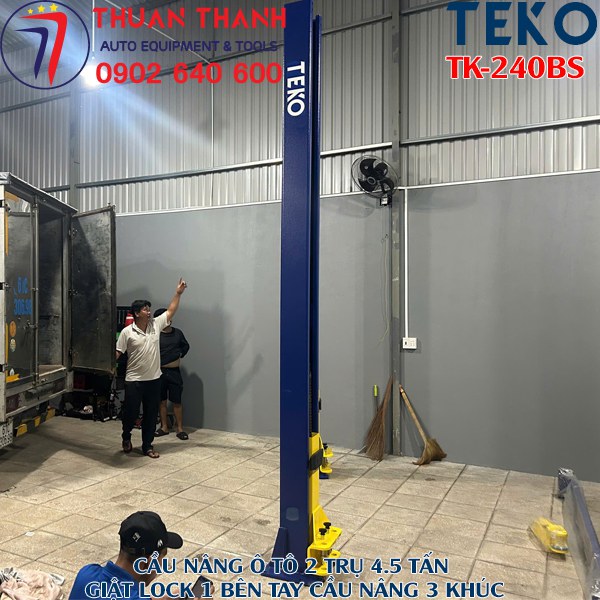

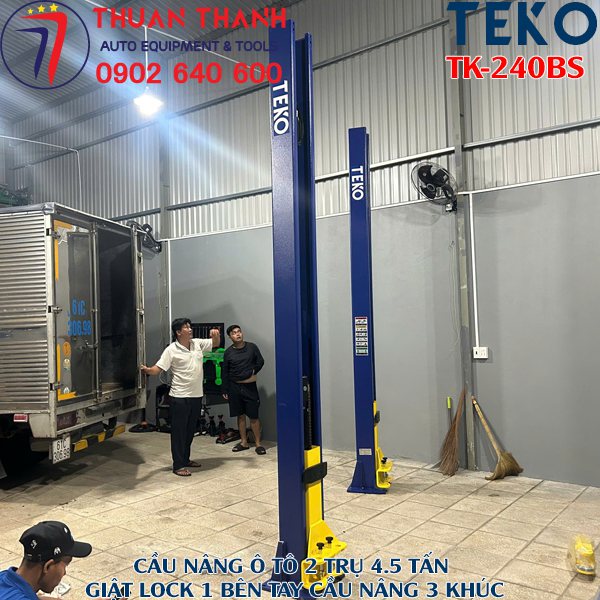

9. Hướng dẫn lựa chọn vị trí lắp đặt

Trước khi lắp cầu nâng TEKO TK-240BS, garage cần kiểm tra:

• Chiều cao nhà xưởng.
• Chiều rộng khu vực lắp đặt.
• Độ phẳng của nền bê tông.
• Khả năng chịu tải của nền.
• Vị trí đường điện.
• Không gian phía trên cầu.
• Khoảng không gian mở cửa xe.
• Khoảng cách an toàn xung quanh cầu.
• Vị trí xe ra vào garage.

Đặc biệt, không nên chỉ dựa vào kích thước tổng thể của cầu. Nền móng và điều kiện lắp đặt phải đáp ứng yêu cầu kỹ thuật của nhà sản xuất.

10. Hướng dẫn sử dụng cầu nâng 2 trụ an toàn

Bước 1: Kiểm tra trước khi nâng

Kiểm tra tổng thể hai trụ, tay cầu, pad nâng, cáp, hệ thống thủy lực, khóa cơ khí và khu vực xung quanh.

Bước 2: Đưa xe vào vị trí

Đưa xe vào chính giữa hai trụ cầu nâng, tắt động cơ và thực hiện các bước cố định xe theo hướng dẫn kỹ thuật.

Bước 3: Điều chỉnh tay cầu

Điều chỉnh tay cầu và pad nâng đến đúng các điểm nâng được nhà sản xuất xe quy định.

Bước 4: Nâng thử

Nâng xe lên một khoảng nhỏ để kiểm tra độ cân bằng, vị trí tiếp xúc của các pad nâng và sự ổn định của xe.

Bước 5: Nâng đến độ cao cần thiết

Tiếp tục nâng xe đến độ cao phù hợp với công việc sửa chữa.

Bước 6: Kiểm tra khóa an toàn

Trước khi làm việc bên dưới xe, phải bảo đảm hệ thống khóa cơ khí đã hoạt động đúng và cầu ở trạng thái ổn định.

Bước 7: Hạ xe

Kiểm tra bên dưới và xung quanh xe, bảo đảm không có người hoặc vật cản trong vùng nguy hiểm trước khi hạ cầu.

Không đứng hoặc làm việc dưới xe nếu cầu nâng chưa được khóa và kiểm tra an toàn.

11. Bảo dưỡng cầu nâng TEKO TK-240BS

Để cầu nâng hoạt động ổn định, garage nên xây dựng lịch kiểm tra định kỳ:

Hàng ngày:

• Kiểm tra rò rỉ dầu.
• Kiểm tra tình trạng pad nâng.
• Quan sát dây/cáp và các bộ phận chuyển động.
• Kiểm tra hoạt động của khóa an toàn.

Định kỳ:

• Kiểm tra dầu thủy lực.
• Kiểm tra các điểm bôi trơn.
• Kiểm tra bu-lông liên kết.
• Kiểm tra cáp và puly.
• Kiểm tra hệ thống điện.
• Kiểm tra độ cân bằng khi nâng.
• Kiểm tra hoạt động của cơ cấu khóa.

Nếu phát hiện tiếng động bất thường, dầu thủy lực rò rỉ, cáp bị hư hỏng hoặc khóa an toàn hoạt động không bình thường, cần ngừng sử dụng và kiểm tra kỹ thuật trước khi tiếp tục vận hành.

12. Vì sao nên chọn cầu nâng 2 trụ TEKO TK-240BS?

TEKO TK-240BS là lựa chọn phù hợp cho garage cần một mẫu cầu nâng 2 trụ tải trọng lớn với thiết kế giằng trên, tay cầu nhiều khúc và cơ cấu khóa một bên thuận tiện.

Những ưu điểm chính:

• Tải trọng 4.5 tấn.
• Thiết kế 2 trụ giằng trên.
• Màu xanh/vàng nổi bật.
• Mô tơ 2.2kW / 3.0HP.
• Chiều cao nâng tay cầu tối đa khoảng 1.800mm.
• Tay cầu cấu hình 3 khúc + 2 khúc.
• Cơ cấu giật mở Lock 1 bên.
• Chiều rộng lọt lòng 2.800mm.
• Phù hợp ô tô du lịch, SUV, MPV và xe tải nhẹ.
• Thích hợp cho garage sửa chữa và bảo dưỡng ô tô.

13. Thiết bị ô tô Thuận Thành – Đơn vị nhập khẩu và phân phối TEKO

Thiết bị ô tô Thuận Thành cung cấp các dòng thiết bị phục vụ garage sửa chữa và bảo dưỡng ô tô, trong đó có cầu nâng 2 trụ, cầu nâng 4 trụ, cầu nâng cắt kéo và nhiều thiết bị garage khác.

Khách hàng có nhu cầu mua cầu nâng ô tô 2 trụ TEKO TK-240BS 4.5 tấn có thể liên hệ Thiết bị ô tô Thuận Thành để được tư vấn về:

• Cấu hình sản phẩm.
• Điều kiện nền móng.
• Chiều cao nhà xưởng.
• Phương án lắp đặt.
• Điện áp sử dụng.
• Vận chuyển.
• Lắp đặt và hướng dẫn vận hành.
• Bảo trì, bảo dưỡng thiết bị.

TEKO TK-240BS 4.5 Ton Two Post Car Lift – Heavy-Duty Automotive Lift

The TEKO TK-240BS 4.5 Ton Two Post Car Lift is a heavy-duty automotive lifting solution designed for professional auto repair shops, service centers, vehicle maintenance garages, and workshops.

With a maximum lifting capacity of 4,500 kg (4.5 tons), a powerful 2.2 kW / 3.0 HP motor, overhead crossbeam design, multi-section lifting arms, and a convenient single-side mechanical lock release, the TEKO TK-240BS provides flexible and reliable vehicle lifting for a wide range of passenger cars, SUVs, MPVs, and light trucks.

The product is manufactured by TEKO in China and imported and distributed in Vietnam by Thuan Thanh Automotive Equipment.

TEKO TK-240BS 4.5 Ton Two Post Lift – Key Features

The TEKO TK-240BS is designed to provide practical lifting performance for professional automotive workshops.

1. 4.5 Ton Heavy-Duty Lifting Capacity

The lift has a maximum rated lifting capacity of:

4,500 kg / 4.5 tons

This capacity makes the TEKO TK-240BS suitable for lifting many types of vehicles, including:

• Passenger cars
• Sedans
• Hatchbacks
• SUVs
• MPVs
• Pickup trucks
• Light commercial vehicles
• Light trucks within the rated capacity

Always check the vehicle manufacturer's recommended lifting points and ensure that the actual vehicle weight is within the lift's rated capacity.

2. Overhead Two Post Car Lift Design

The TEKO TK-240BS uses an overhead cable design with an upper crossbeam connecting the two lifting columns.

This configuration provides a strong structural connection between the columns and is particularly suitable for professional workshops with sufficient ceiling height.

Main dimensions

• Overall height: 3,680 mm
• Overall width: 3,300 mm
• Clear width between columns: 2,800 mm
• Maximum arm height: 1,800 mm
• Minimum arm height: 110 mm

Because the overall height is approximately 3.68 meters, the workshop should be checked carefully before installation to ensure adequate ceiling clearance.

3. Convenient Single-Side Lock Release System

One of the practical features of the TEKO TK-240BS 4.5 Ton Two Post Lift is its single-side mechanical safety lock release system.

The operator can use the convenient pull handle to release the mechanical locking mechanism.

The handle is designed so that the operator can stop the release action when the handle is released, providing convenient control during lifting and lowering operations.

Important safety note

The mechanical safety locks are an essential part of the lift's safety system.

Before working underneath a raised vehicle, the operator must make sure that the vehicle lift is properly positioned and that the mechanical safety locks have engaged correctly according to the manufacturer's operating instructions.

4. Multi-Section Lifting Arms – 3-Section + 2-Section

The TEKO TK-240BS features a flexible lifting-arm configuration with 3-section + 2-section arms.

The multi-section arms allow technicians to adjust the lifting pads to suitable vehicle lifting points.

This design is especially useful when servicing different vehicle body sizes and wheelbases.

Benefits of multi-section lifting arms

• Flexible lifting-point positioning
• Suitable for different vehicle dimensions
• Easy access to the vehicle underbody
• Suitable for front and rear lifting points
• Practical for professional automotive repair work
• Helps technicians position the lifting pads accurately

Important: Always use the vehicle manufacturer's recommended lifting points. Incorrect pad positioning can cause vehicle instability or damage.

5. Powerful 2.2 kW / 3.0 HP Motor

The TEKO TK-240BS is equipped with a:

2.2 kW / 3.0 HP motor

The motor works with the hydraulic lifting system to raise and lower vehicles.

Available electrical configuration:

220V / 380V – 50Hz

The actual electrical configuration should be confirmed before installation according to the supplied equipment specification.

Professional electrical installation and appropriate electrical protection are recommended.

6. 1,800 mm Maximum Arm Lifting Height

The lifting arms can reach a maximum height of approximately:

1,800 mm

This provides technicians with convenient access to the vehicle underbody for many common repair and maintenance jobs.

Typical applications include:

• Brake inspection and repair
• Suspension service
• Steering system inspection
• Engine maintenance
• Transmission service
• Exhaust system repair
• Oil and fluid maintenance
• Wheel and tire service
• Undercarriage inspection
• Chassis maintenance

7. Technical Specifications – TEKO TK-240BS

Specification	Details
Product	Two Post Car Lift
Model	TEKO TK-240BS
Brand	TEKO
Maximum Capacity	4,500 kg / 4.5 Ton
Origin	China
Importer & Distributor	Thuan Thanh Automotive Equipment
Motor Power	2.2 kW / 3.0 HP
Overall Height	3,680 mm
Overall Width	3,300 mm
Clear Width	2,800 mm
Maximum Arm Height	1,800 mm
Minimum Arm Height	110 mm
Power Supply	220V / 380V – 50Hz
Color	Blue / Yellow
Design	Overhead cable / upper crossbeam
Safety Lock	Single-side mechanical lock release
Lift Arms	3-section + 2-section
Application	Passenger cars, SUVs, MPVs, light trucks

8. Applications in Automotive Repair Shops

The TEKO TK-240BS is suitable for a wide range of professional automotive service applications.

Auto Repair Garages

Use the two-post lift for:

• General vehicle repair
• Engine service
• Brake repair
• Suspension maintenance
• Steering repair
• Transmission service
• Undercarriage inspection

Automotive Service Centers

The 4.5-ton capacity provides flexibility for servicing a broad range of passenger vehicles and light commercial vehicles.

Vehicle Maintenance Workshops

The elevated working position allows technicians to access the vehicle underbody more easily and perform maintenance more efficiently.

9. Why Choose a TEKO 4.5 Ton Two Post Car Lift?

The TEKO TK-240BS combines heavy-duty lifting capacity with a practical workshop-oriented design.

Main advantages

4.5-ton lifting capacity

Suitable for many passenger vehicles, SUVs, MPVs and light trucks within the rated capacity.

Overhead crossbeam structure

Provides a strong connection between the two lifting columns.

Multi-section arms

The 3-section + 2-section arm configuration provides greater flexibility when positioning lifting pads.

Single-side lock release

Convenient mechanical lock release using a pull handle.

2.2 kW motor

Provides the power required for the hydraulic lifting system.

Professional garage application

Suitable for automotive repair shops, maintenance centers and vehicle service workshops.

10. Installation Requirements

Before installing the TEKO TK-240BS, the workshop should carefully evaluate:

• Concrete floor condition
• Concrete strength and thickness
• Floor flatness
• Available ceiling height
• Available installation width
• Electrical supply
• Vehicle entry and exit space
• Clearance around the lifting columns
• Position of doors and other overhead obstacles

The installation foundation must meet the manufacturer's technical requirements.

For a heavy-duty 4.5-ton two-post car lift, proper foundation preparation is extremely important for safe and stable operation.

11. Safe Operating Procedure

Before every lifting operation:

Step 1 – Inspect the lift

Check the lifting columns, arms, lifting pads, cables, hydraulic components, safety locks and surrounding area.

Step 2 – Position the vehicle

Drive the vehicle centrally between the two columns.

Step 3 – Position the lifting arms

Adjust the lifting arms and pads so they contact the manufacturer's recommended lifting points.

Step 4 – Perform a preliminary lift

Raise the vehicle slightly and check:

• Vehicle balance
• Pad contact
• Arm position
• Stability of the vehicle

Step 5 – Raise the vehicle

Continue lifting to the required working height.

Step 6 – Engage the safety locks

Before working underneath the vehicle, make sure the mechanical safety locks have engaged correctly.

Step 7 – Lower the vehicle

Before lowering, make sure no person, tool, equipment or other obstruction is underneath or around the vehicle.

12. Maintenance Recommendations

Regular maintenance helps keep the TEKO TK-240BS operating reliably.

Daily inspection

Check:

• Hydraulic oil leakage
• Lifting pads
• Lifting arms
• Cables
• Safety locks
• Unusual noise
• General condition of the lift

Periodic inspection

Technicians should inspect:

• Hydraulic oil level and condition
• Cable condition
• Pulleys
• Bolted connections
• Lubrication points
• Electrical system
• Safety locking mechanism
• Lifting synchronization

If abnormal noise, hydraulic leakage, damaged cables or malfunctioning safety locks are detected, stop using the lift and arrange a technical inspection before further operation.

13. TEKO TK-240BS – Professional 4.5 Ton Automotive Lift

For workshops looking for a 4.5 ton two post car lift, the TEKO TK-240BS offers a practical combination of capacity, flexible lifting arms, overhead structure and convenient safety-lock operation.

Its 4,500 kg lifting capacity, 2.2 kW motor, 3-section + 2-section lifting arms, and single-side mechanical lock release make it suitable for professional automotive repair and maintenance environments.

14. SEO Keywords

Primary Keywords

• 4.5 ton two post car lift
• 4500kg two post car lift
• TEKO two post car lift
• TEKO TK-240BS
• 4.5 ton automotive lift
• heavy duty two post car lift
• two post vehicle lift
• automotive two post lift

Long-Tail Keywords

• TEKO TK-240BS 4.5 ton two post car lift
• 4500kg two post vehicle lift for automotive garage
• heavy duty two post car lift for repair shop
• overhead two post car lift 4.5 ton
• professional automotive two post lift
• 4.5 ton vehicle lift for auto repair garage
• TEKO automotive lift 4500kg
• two post hydraulic car lift 4.5 ton
• professional garage car lift
• heavy duty vehicle lifting equipment

Call to Action

If you are looking for a 4.5 ton two post car lift for your automotive garage, the TEKO TK-240BS is a professional solution worth considering.

Thuan Thanh Automotive Equipment – Importer & Distributor of automotive garage equipment in Vietnam.

For product information, installation consultation and technical support, please contact Thuan Thanh Automotive Equipment.

TEKO TK-240BS – 4.5 TON TWO POST CAR LIFT

4500KG | 2.2KW MOTOR | OVERHEAD DESIGN | 3+2 SECTION ARMS | SINGLE-SIDE SAFETY LOCK

Website: www.ttae.vn

19. Suggested English Search Tags

TEKO car lift, TEKO two post lift, TEKO TK-240BS, 4.5 ton car lift, 4500kg car lift, two post automotive lift, two post vehicle lift, heavy duty car lift, garage car lift, automotive repair lift, hydraulic two post lift, 4.5 ton vehicle lift, professional garage equipment, automotive workshop equipment, car service lift, overhead two post lift, 4500kg automotive lift, China two post car lift, TEKO automotive equipment.



HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG CƠ BẢN CẦU NÂNG Ô TÔ 2 TRỤ TEKO TK-240BS 4.5 TẤN

Model: TEKO TK-240BS
Tải trọng: 4.500kg / 4.5 tấn
Kiểu cầu: 2 trụ giằng trên – cáp trên
Công suất mô tơ: 2.2kW / 3.0HP

Lưu ý quan trọng: Nội dung dưới đây là hướng dẫn cơ bản để tham khảo. Việc lắp đặt cầu nâng 4.5 tấn cần được thực hiện bởi kỹ thuật viên có chuyên môn và phải tuân thủ tài liệu kỹ thuật chính thức đi kèm thiết bị. Không tự ý thay đổi kết cấu, hệ thống thủy lực, khóa an toàn hoặc hệ thống điện của cầu nâng.

1. Chuẩn bị trước khi lắp đặt

Trước khi đưa cầu nâng TEKO TK-240BS vào lắp đặt, cần khảo sát mặt bằng garage.

Kiểm tra nền

Nền bê tông phải:

• Phẳng, chắc chắn và không bị nứt nghiêm trọng.
• Có khả năng chịu tải phù hợp với cầu nâng và xe.
• Không nằm trên nền đất yếu, nền đã sụt lún hoặc khu vực có kết cấu không ổn định.
• Không có đường ống, dây điện hoặc hệ thống kỹ thuật ngầm tại vị trí khoan neo.

Không nên lắp cầu nâng chỉ dựa vào việc nền bê tông "nhìn có vẻ chắc". Cần xác định kết cấu nền thực tế và đối chiếu yêu cầu của nhà sản xuất.

Kiểm tra chiều cao nhà xưởng

TEKO TK-240BS có chiều cao tổng thể khoảng 3.680mm.

Do đó cần kiểm tra:

• Chiều cao trần.
• Cửa cuốn.
• Đèn chiếu sáng.
• Đường ống.
• Máng cáp.
• Các vật cản phía trên.

Phải đảm bảo khoảng không phía trên đủ để cầu nâng hoạt động an toàn.

2. Xác định vị trí hai trụ

Đặt hai trụ theo đúng kích thước và bản vẽ lắp đặt của nhà sản xuất.

Cần đảm bảo:

• Hai trụ song song.
• Hai trụ thẳng đứng.
• Khoảng cách giữa hai trụ đúng yêu cầu.
• Khu vực xung quanh đủ rộng để mở cửa xe và thao tác sửa chữa.
• Xe có thể di chuyển vào và ra khỏi cầu thuận tiện.

Không nên tự thay đổi khoảng cách hai trụ so với thiết kế nếu chưa được kỹ thuật viên xác nhận.

3. Lắp dựng hai trụ

Đưa hai trụ vào đúng vị trí đã đánh dấu.

Sau đó:

1. Dựng trụ đứng.
2. Kiểm tra độ thẳng đứng.
3. Cố định tạm thời.
4. Kiểm tra lại khoảng cách giữa hai trụ.
5. Lắp thanh giằng/crossbeam phía trên.
6. Kiểm tra toàn bộ kết cấu trước khi siết cố định hoàn toàn.

Do đây là cầu nâng giằng trên, thanh ngang phía trên phải được lắp đúng vị trí và đúng phương án của nhà sản xuất.

4. Khoan và lắp bu-lông neo

Sau khi xác định chính xác vị trí trụ:

• Đánh dấu các lỗ chân đế.
• Khoan nền theo đúng đường kính và chiều sâu quy định trong tài liệu kỹ thuật.
• Làm sạch hoàn toàn bụi bê tông trong lỗ khoan.
• Đưa bu-lông neo vào đúng vị trí.
• Siết bu-lông theo đúng mô-men siết được nhà sản xuất quy định.

Lưu ý đặc biệt về bu-lông neo

Không nên tự ý thay đổi:

• Kích thước bu-lông.
• Chiều sâu neo.
• Loại neo.
• Số lượng neo.
• Khoảng cách lỗ neo.

Đặc biệt với cầu nâng tải trọng 4.5 tấn, hệ thống neo chân trụ là bộ phận rất quan trọng đối với độ ổn định của thiết bị.

Nếu nền không đáp ứng yêu cầu, cần xử lý nền theo phương án kỹ thuật phù hợp trước khi đưa cầu vào sử dụng.

5. Lắp tay cầu nâng

Lắp các tay cầu vào cụm bàn xoay/giá đỡ trên hai trụ.

TEKO TK-240BS sử dụng cấu hình tay cầu:

3 khúc + 2 khúc

Sau khi lắp:

• Kiểm tra tay cầu quay thuận lợi.
• Kiểm tra chốt khóa tay cầu.
• Kiểm tra pad nâng.
• Kiểm tra ren và các bộ phận điều chỉnh độ cao.
• Đảm bảo tay cầu không bị kẹt hoặc va chạm.

Các tay cầu phải hoạt động ổn định trước khi tiến hành nâng xe.

6. Lắp hệ thống cáp và puly

Đối với cầu nâng cáp trên, hệ thống cáp và puly phải được lắp đúng sơ đồ của nhà sản xuất.

Kiểm tra:

• Cáp đi đúng đường.
• Cáp không bị xoắn.
• Cáp không bị kẹt.
• Puly quay tự do.
• Cáp nằm đúng rãnh puly.
• Các đầu cáp được cố định chắc chắn.

Không được sử dụng cầu nếu phát hiện cáp bị tưa, biến dạng, đứt sợi hoặc có dấu hiệu hư hỏng.

7. Lắp hệ thống thủy lực

Lắp các đường ống thủy lực theo đúng sơ đồ.

Kiểm tra:

• Đầu nối thủy lực.
• Ống dầu.
• Van.
• Bơm thủy lực.
• Bình dầu.
• Các điểm kết nối.

Sau khi lắp đặt, kiểm tra rò rỉ trước khi đưa xe lên cầu.

Không để dầu thủy lực rò rỉ trên nền vì có thể gây trơn trượt và làm mất an toàn trong garage.

8. Lắp mô tơ và hệ thống điện

TEKO TK-240BS sử dụng mô tơ:

2.2kW / 3.0HP

Nguồn điện:

220V / 380V – 50Hz

Việc đấu điện phải được thực hiện theo sơ đồ điện chính thức của phiên bản cầu nâng.

Cần kiểm tra:

• Điện áp nguồn.
• Dây nguồn.
• Tiếp địa.
• CB bảo vệ.
• Công tắc điều khiển.
• Chiều quay động cơ.
• Hệ thống bảo vệ quá tải nếu được trang bị.

Không tự ý đấu điện khi chưa xác định đúng điện áp và sơ đồ dây của thiết bị.

9. Châm dầu thủy lực

Đổ dầu thủy lực đúng chủng loại và mức dầu theo hướng dẫn của nhà sản xuất.

Không nên:

• Đổ quá nhiều dầu.
• Sử dụng dầu không phù hợp.
• Trộn nhiều loại dầu không rõ khả năng tương thích.

Sau khi châm dầu, vận hành hệ thống nâng hạ không tải để kiểm tra hoạt động và xả khí theo đúng quy trình kỹ thuật của nhà sản xuất.

10. Kiểm tra sau khi lắp đặt

Trước khi nâng xe, cần kiểm tra toàn bộ cầu.

Checklist kiểm tra

• Hai trụ thẳng đứng.

• Hai trụ được cố định chắc chắn.

• Bu-lông neo đã được siết đúng yêu cầu.

• Thanh giằng trên được lắp đúng vị trí.

• Cáp được lắp đúng đường.

• Puly hoạt động bình thường.

• Tay cầu hoạt động bình thường.

• Pad nâng không bị hư hỏng.

• Hệ thống thủy lực không rò rỉ.

• Mức dầu thủy lực phù hợp.

• Mô tơ hoạt động bình thường.

• Hệ thống khóa an toàn hoạt động.

• Nút điều khiển hoạt động bình thường.

• Không có vật cản xung quanh cầu.

11. Chạy thử không tải

Sau khi hoàn thành lắp đặt, vận hành cầu không tải.

Thực hiện:

1. Nâng cầu từ từ.
2. Quan sát chuyển động của hai bên.
3. Kiểm tra cáp.
4. Kiểm tra puly.
5. Kiểm tra khóa an toàn.
6. Hạ cầu.
7. Lặp lại một vài chu kỳ nếu cần thiết.

Nếu phát hiện cầu nâng lệch, phát ra tiếng động bất thường hoặc khóa không hoạt động đúng, cần dừng thiết bị để kiểm tra.

HƯỚNG DẪN SỬ DỤNG CƠ BẢN

12. Đưa xe vào cầu nâng

Đưa xe vào chính giữa hai trụ.

Tắt động cơ và thực hiện các bước cố định xe theo yêu cầu của loại xe.

Đảm bảo:

• Xe nằm cân đối.
• Không có người bên trong xe khi nâng.
• Cửa xe được kiểm soát để tránh va vào trụ.
• Không có người đứng trong vùng nguy hiểm.

13. Điều chỉnh tay cầu

Xoay tay cầu và điều chỉnh độ dài tay cầu sao cho pad nâng tiếp xúc đúng các điểm nâng của xe.

Với tay cầu 3 khúc + 2 khúc, cần điều chỉnh từng đoạn một cách chắc chắn và kiểm tra khóa tay cầu trước khi nâng.

Không đặt pad nâng vào vị trí tùy ý.

Điểm nâng phải phù hợp với hướng dẫn của nhà sản xuất xe.

14. Nâng thử xe

Đây là bước rất quan trọng.

Nâng xe lên một khoảng nhỏ.

Sau đó dừng lại để kiểm tra:

• Xe có bị nghiêng không.
• Các pad có nằm đúng vị trí không.
• Tay cầu có bị dịch chuyển không.
• Xe có ổn định không.
• Hai bên cầu có nâng đồng đều không.

Nếu có bất kỳ dấu hiệu bất thường nào, hạ xe xuống và điều chỉnh lại trước khi tiếp tục nâng.

15. Nâng xe lên độ cao làm việc

K
