Tắc Kê Nở Đinh Sắt M20x130mm – Bu Lông Nở Sắt Chuyên Dụng Cố Định Máy Móc, Thiết Bị

Tắc kê nở đinh sắt M20x130mm là gì?

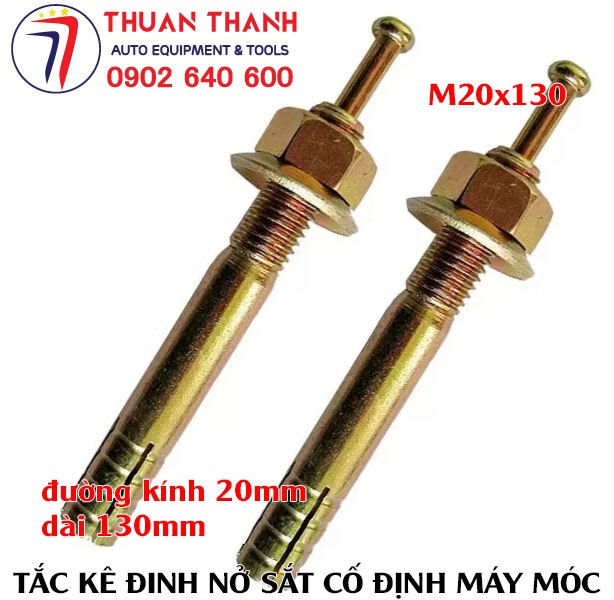

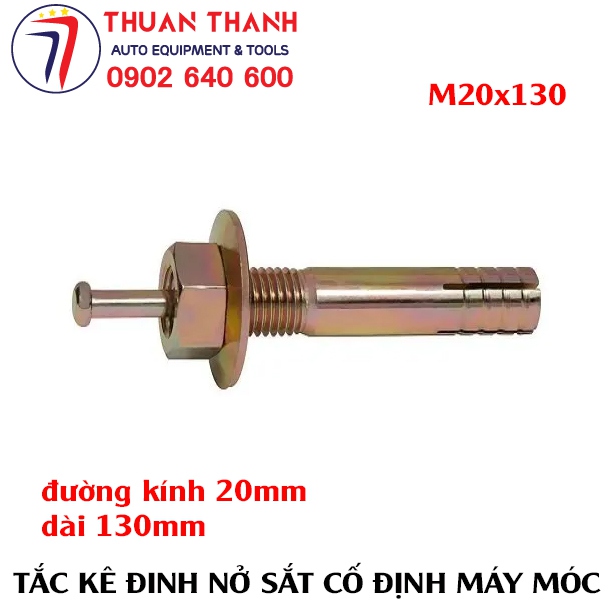

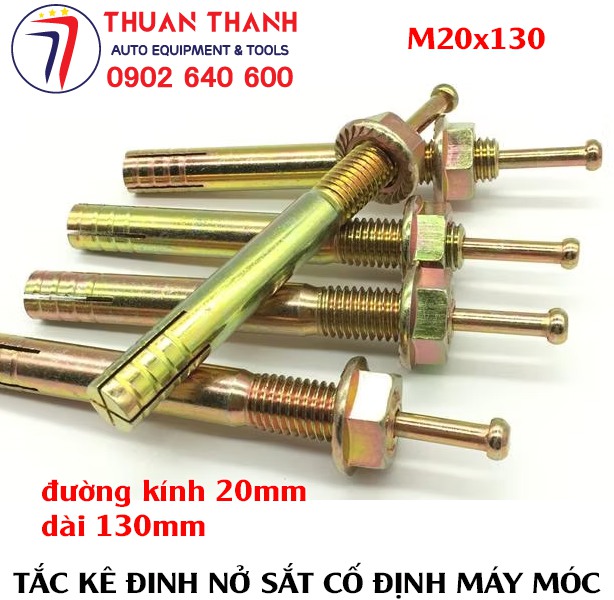

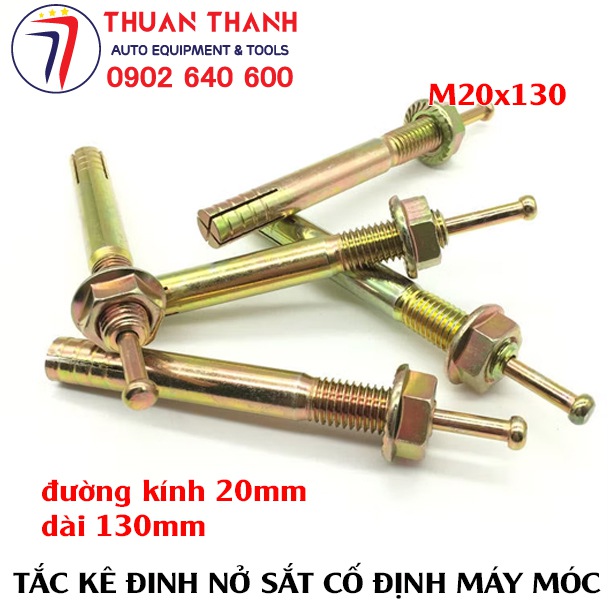

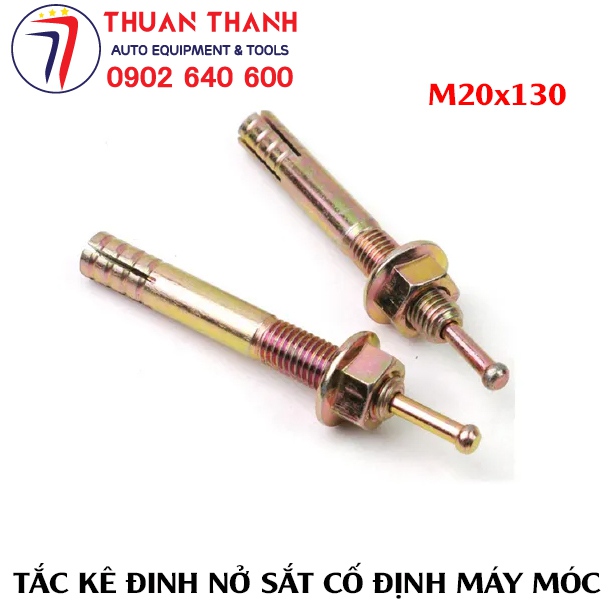

Tắc kê nở đinh sắt M20x130mm là loại tắc kê cơ khí bằng thép, có đường kính thân 20mm và chiều dài 130mm, được sử dụng để cố định máy móc, thiết bị, chân đế, khung thép và các kết cấu cơ khí xuống nền bê tông.

Với đường kính M20 và chiều dài 130mm, sản phẩm phù hợp cho các công việc yêu cầu liên kết chắc chắn giữa thiết bị và nền bê tông, đặc biệt trong nhà xưởng, garage ô tô, khu vực sản xuất, công trình dân dụng và các hệ thống máy móc công nghiệp.

Sản phẩm được Thiết bị ô tô Thuận Thành nhập khẩu và phân phối tại Việt Nam, đáp ứng nhu cầu của các đơn vị thi công, thợ cơ khí, garage ô tô, nhà máy và khách hàng lắp đặt thiết bị.

Thông số kỹ thuật tắc kê nở đinh sắt M20x130mm

Lưu ý: Đường kính lỗ khoan, chiều sâu lỗ và phương pháp đóng/siết phải được xác định theo đúng cấu tạo của mẫu tắc kê thực tế và hướng dẫn của nhà sản xuất. Không nên mặc định dùng mũi khoan 20mm chỉ vì tắc kê có kích thước M20.

Ưu điểm của tắc kê nở đinh sắt M20x130mm

1. Đường kính M20 chắc chắn

Tắc kê M20x130mm có đường kính thân 20mm, thuộc nhóm tắc kê kích thước lớn, phù hợp với các vị trí cần liên kết cơ khí chắc chắn.

Đặc biệt thích hợp để cố định các thiết bị có chân đế, bản mã hoặc khung thép cần neo trực tiếp xuống nền bê tông.

2. Chiều dài 130mm phù hợp nhiều nhu cầu lắp đặt

Chiều dài 130mm tạo sự cân bằng giữa kích thước tắc kê và chiều sâu neo.

So với những loại tắc kê M20 dài hơn như M20x200mm, phiên bản M20x130mm phù hợp hơn với những vị trí có chiều dày nền và yêu cầu chiều sâu neo không quá lớn.

Tuy nhiên, chiều sâu neo thực tế phải được kiểm tra theo yêu cầu của thiết bị và thông số kỹ thuật của tắc kê.

3. Kết cấu bằng thép

Tắc kê được chế tạo từ thép, phù hợp với các ứng dụng cố định cơ khí trong môi trường nhà xưởng, garage và công trình.

Bề mặt xi mạ giúp tăng khả năng chống oxy hóa trong điều kiện sử dụng thông thường.

4. Thi công bằng phương pháp neo cơ học

Tắc kê nở sắt tạo liên kết bằng cơ chế nở cơ học trong lỗ khoan bê tông.

Khi được lắp đặt đúng kỹ thuật, phần nở tạo lực ép lên thành lỗ, giúp cố định chân thiết bị với nền bê tông.

Ứng dụng tắc kê M20x130mm

Lắp đặt máy móc công nghiệp

Tắc kê M20x130mm có thể được sử dụng cho nhiều loại máy móc và thiết bị có yêu cầu cố định xuống nền bê tông, chẳng hạn:

• Máy tiện.
• Máy phay.
• Máy ép.
• Máy gia công cơ khí.
• Máy sản xuất công nghiệp.
• Máy đóng gói.
• Chân đế máy.
• Khung máy.
• Bệ máy.
• Thiết bị phụ trợ nhà xưởng.
• Kết cấu thép và bản mã.

Việc lựa chọn tắc kê phải dựa trên tải trọng, lực rung, lực kéo, kết cấu nền bê tông và yêu cầu kỹ thuật của từng loại máy.

Ứng dụng trong garage ô tô

Tắc kê nở đinh sắt M20x130mm có thể được sử dụng trong các công việc cố định thiết bị garage khi thiết kế thiết bị cho phép sử dụng loại neo phù hợp.

Một số ứng dụng:

• Cố định máy tháo lắp lốp.
• Cố định máy cân bằng lốp.
• Cố định máy móc sửa chữa ô tô.
• Cố định chân máy.
• Cố định bàn máy.
• Cố định khung thép.
• Cố định thiết bị cơ khí.
• Các loại máy móc cần neo xuống nền bê tông.

Có dùng M20x130mm cho cầu nâng ô tô được không?

Đối với cầu nâng ô tô, không nên lựa chọn tắc kê chỉ dựa vào kích thước M20x130mm.

Cầu nâng là thiết bị có tải trọng và lực động lớn. Việc lựa chọn neo cần căn cứ vào:

• Yêu cầu của nhà sản xuất cầu nâng.
• Đường kính tắc kê.
• Chiều sâu neo.
• Độ dày nền bê tông.
• Cường độ bê tông.
• Khoảng cách giữa các tắc kê.
• Khoảng cách từ tắc kê đến mép nền.
• Tình trạng nền bê tông.
• Tải trọng nâng và tải trọng động.

Nếu nhà sản xuất cầu nâng yêu cầu loại neo có chiều dài lớn hơn thì cần sử dụng đúng loại được chỉ định thay vì tự thay thế bằng M20x130mm.

Hướng dẫn lắp đặt tắc kê nở M20x130mm

Bước 1: Kiểm tra nền bê tông

Trước khi khoan cần kiểm tra nền:

• Không bị nứt nghiêm trọng.
• Không bị bong tróc hoặc rỗng.
• Có đủ chiều dày.
• Có khả năng chịu tải phù hợp.
• Không có đường điện, nước hoặc hệ thống kỹ thuật tại vị trí khoan.

Bước 2: Xác định vị trí

Đặt chân máy hoặc bản mã vào đúng vị trí.

Đánh dấu chính xác tâm từng lỗ khoan theo bản vẽ lắp đặt.

Bước 3: Khoan bê tông

Sử dụng máy khoan bê tông và mũi khoan đúng kích thước theo thông số kỹ thuật của tắc kê.

Khoan thẳng, hạn chế làm rộng hoặc biến dạng lỗ.

Bước 4: Làm sạch lỗ khoan

Loại bỏ bụi và mảnh vụn bê tông trong lỗ.

Lỗ khoan sạch giúp quá trình lắp đặt tắc kê ổn định hơn.

Bước 5: Đưa tắc kê vào vị trí

Đưa tắc kê M20x130mm xuyên qua bản mã hoặc chân thiết bị rồi đặt vào lỗ khoan.

Đảm bảo tắc kê nằm đúng phương và đạt chiều sâu yêu cầu.

Bước 6: Đóng/siết tắc kê

Thực hiện thao tác đóng hoặc siết theo đúng cấu tạo của loại tắc kê đang sử dụng.

Không tự ý thay đổi phương pháp thi công hoặc dùng lực quá mức.

Bước 7: Kiểm tra sau khi lắp đặt

Kiểm tra toàn bộ hệ thống:

• Tắc kê có bị nghiêng hay không.
• Bản mã có nằm sát nền hay không.
• Đai ốc và ren có bị hư hỏng hay không.
• Bê tông xung quanh có xuất hiện nứt bất thường hay không.
• Thiết bị có bị rung hoặc dịch chuyển hay không.

Những yếu tố quyết định khả năng chịu tải của tắc kê

Không nên đánh giá khả năng chịu tải chỉ dựa vào thông số M20x130mm.

Khả năng làm việc của hệ thống neo còn phụ thuộc vào:

Chất lượng bê tông + chiều sâu neo + đường kính lỗ + khoảng cách neo + khoảng cách mép + chất lượng thi công + tải trọng thiết bị.

Đối với máy móc nặng hoặc thiết bị có rung động, cần tính đến cả tải trọng tĩnh và tải trọng động.

Đặc biệt, với thiết bị nâng ô tô, phải tuân thủ tài liệu kỹ thuật của nhà sản xuất thiết bị.

So sánh M20x130mm với các kích thước tắc kê khác

Bảng trên chỉ mang tính tham khảo. Không nên thay thế kích thước tắc kê theo bảng mà không kiểm tra yêu cầu kỹ thuật của thiết bị và nền bê tông.

Vì sao nên chọn tắc kê M20x130mm?

Tắc kê M20x130mm là lựa chọn phù hợp cho những công việc cần tắc kê thép đường kính lớn nhưng không nhất thiết phải sử dụng loại có chiều dài 200mm.

Sản phẩm có ưu điểm:

• Đường kính lớn M20.
• Chiều dài 130mm.
• Kết cấu thép.
• Liên kết cơ học.
• Phù hợp nhiều loại thiết bị.
• Dễ vận chuyển và bảo quản.
• Ứng dụng rộng trong nhà xưởng và garage.
• Có nhiều kích thước khác nhau để lựa chọn.

Thiết bị ô tô Thuận Thành – Cung cấp tắc kê nở sắt M20x130mm

Thiết bị ô tô Thuận Thành chuyên nhập khẩu và cung cấp các loại tắc kê đinh nở sắt, bu lông nở sắt và phụ kiện lắp đặt thiết bị phục vụ garage ô tô, nhà xưởng, máy móc công nghiệp và công trình dân dụng.

Các kích thước tắc kê được cung cấp đa dạng:

M8 – M10 – M12 – M14 – M16 – M18 – M20 – M22 – M24

với nhiều chiều dài khác nhau.

Nếu khách hàng chưa biết nên chọn kích thước nào, có thể cung cấp thông tin về loại máy, tải trọng, kích thước chân đế và nền bê tông, đội ngũ kỹ thuật sẽ tư vấn lựa chọn phù hợp.

Thông tin liên hệ

THIẾT BỊ Ô TÔ THUẬN THÀNH – TTAE

???? Sản phẩm: Tắc kê nở đinh sắt M20x130mm
???? Xuất xứ: Trung Quốc
???? Nhập khẩu & phân phối: Thiết bị ô tô Thuận Thành

☎️ Hotline: 0902 640 600 – 0965 406 062

???? Website: www.ttae.vn
???? Thiết bị ô tô & cầu nâng: www.autolift.vn

Liên hệ ngay để nhận báo giá tắc kê M20x130mm và các kích thước tắc kê nở sắt khác.

M20x130mm Steel Expansion Anchor Bolt – Heavy-Duty Concrete Fixing Anchor for Industrial Machinery & Equipment

Product Overview

The M20x130mm Steel Expansion Anchor Bolt is a heavy-duty mechanical anchor designed for securely fixing industrial machinery, automotive garage equipment, machine bases, steel structures and various equipment to concrete floors.

With a 20mm diameter and 130mm overall length, this anchor is suitable for applications requiring a strong mechanical connection while maintaining a practical anchor length for many concrete fixing applications.

The product is imported from China and supplied in Vietnam by Thuan Thanh Automotive Equipment – Thiết bị ô tô Thuận Thành.

Product Specifications

Main Features

1. Heavy-Duty M20 Diameter

The 20mm diameter provides a robust mechanical anchoring connection for suitable concrete fixing applications.

It is commonly considered for machinery and equipment where a larger anchor diameter is required compared with smaller M10, M12, M16 or M18 anchors.

2. 130mm Overall Length

The 130mm length offers a practical solution for installations where an M20 anchor is required without using a longer 160mm or 200mm anchor.

The actual effective embedment depth must be determined according to the anchor design, concrete condition and manufacturer's technical specifications.

3. Strong Steel Construction

Manufactured from carbon steel, the M20x130mm anchor is designed for mechanical fixing applications involving equipment, machinery and concrete foundations.

The zinc-plated surface provides additional protection against oxidation under normal indoor and workshop conditions.

4. Mechanical Expansion Fixing

The anchor creates a mechanical connection through an expansion mechanism inside the drilled concrete hole.

When installed correctly, the expansion section engages with the surrounding concrete and helps secure the equipment base to the foundation.

Applications

Industrial Machinery

The M20x130mm anchor can be used for suitable machinery and equipment installations such as:

• Industrial machines
• Machine bases
• Metalworking equipment
• Production machinery
• Hydraulic equipment
• Machine stands
• Steel frames
• Equipment supports
• Factory equipment
• Mechanical structures

Automotive Workshop Equipment

Suitable applications may include:

• Automotive service equipment
• Tire changers
• Wheel balancers
• Workshop machinery
• Machine bases
• Equipment stands
• Automotive garage equipment
• Concrete-fixed workshop equipment

For vehicle lifts and other safety-critical lifting equipment, anchor selection must follow the equipment manufacturer's specifications. The M20x130mm size should not be selected solely based on diameter and length.

Installation Requirements

Before installation, the installer should verify:

1. Concrete strength and condition.
2. Concrete thickness.
3. Required embedment depth.
4. Anchor spacing.
5. Distance from the anchor to the concrete edge.
6. Correct drill-hole diameter.
7. Correct drilling depth.
8. Proper hole cleaning.
9. Installation method specified by the anchor manufacturer.

Important: The required drill-hole diameter must be based on the actual anchor specification. An M20 anchor does not automatically require a 20mm drill bit.

Installation Procedure

Step 1 – Mark the Position

Position the equipment or mounting plate according to the installation drawing and mark the center of each anchor hole.

Step 2 – Drill the Concrete

Use a suitable concrete drilling machine and the drill-bit diameter specified for the M20x130mm anchor.

Keep the drill perpendicular to the concrete surface.

Step 3 – Clean the Hole

Remove concrete dust and debris from the drilled hole before inserting the anchor.

Step 4 – Insert the Anchor

Insert the anchor through the equipment mounting plate or base and into the prepared concrete hole.

Step 5 – Expand and Tighten

Use the installation method specified for the particular anchor design. Do not apply excessive force or use an unsuitable installation method.

Step 6 – Inspect the Installation

Check the anchor position, mounting plate, nut/bolt condition and surrounding concrete.

The equipment should be stable with no abnormal movement or vibration.

Important Safety Information

The M20x130mm designation alone does not determine the load capacity of the complete anchoring system.

Actual performance depends on:

• Concrete strength
• Effective embedment depth
• Concrete thickness
• Anchor spacing
• Edge distance
• Hole diameter
• Hole cleanliness
• Anchor material and design
• Installation quality
• Static load
• Dynamic load and vibration

For heavy industrial machinery and vehicle lifting equipment, always follow the equipment manufacturer's installation requirements and the anchor manufacturer's technical data.

Why Choose M20x130mm?

The M20x130mm Steel Expansion Anchor Bolt is a practical heavy-duty anchoring option for applications requiring a large 20mm diameter steel anchor with a 130mm overall length.

It can be considered for:

Industrial Machinery → Machine Bases → Garage Equipment → Steel Structures → Concrete Fixing

Selecting the correct anchor size and installing it correctly are essential for achieving a reliable mechanical connection.

Thuan Thanh Automotive Equipment

Thuan Thanh Automotive Equipment – Thiết bị ô tô Thuận Thành supplies steel expansion anchors and installation accessories for automotive garages, factories, workshops, industrial machinery and equipment installation.

Available anchor sizes include:

M8 – M10 – M12 – M14 – M16 – M18 – M20 – M22 – M24

with various lengths depending on application requirements.

Contact Information

THUAN THANH AUTOMOTIVE EQUIPMENT – TTAE

Product: M20x130mm Steel Expansion Anchor Bolt
Origin: China
Importer & Distributor: Thiết bị ô tô Thuận Thành

Hotline / Sales:
0902 640 600 – 0965 406 062

Website: www.ttae.vn
Automotive Equipment & Vehicle Lifts: www.autolift.vn

Contact Thuan Thanh Automotive Equipment for current pricing, availability and technical advice on selecting the appropriate anchor size for your equipment installation.
