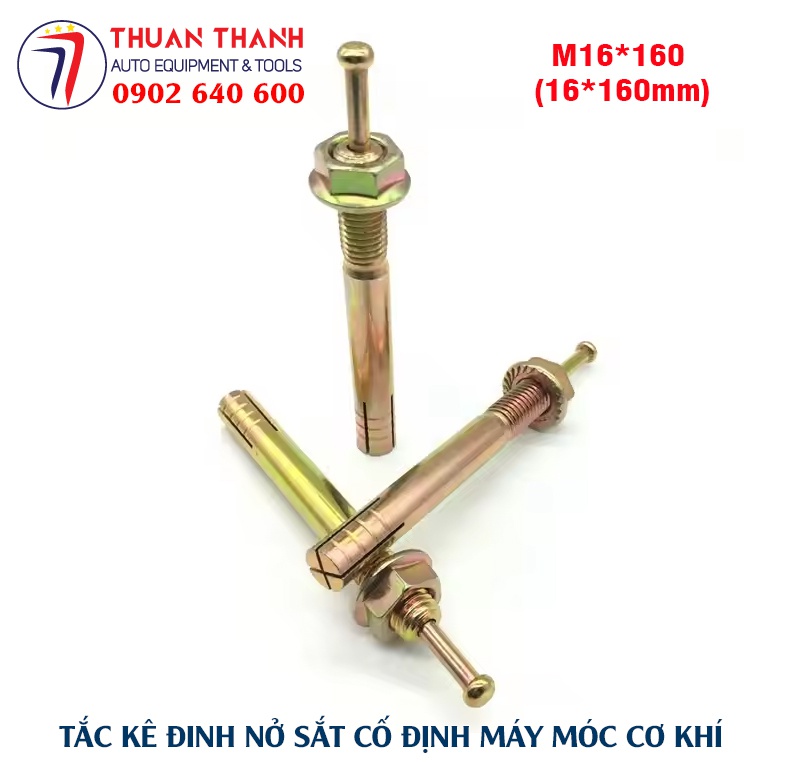

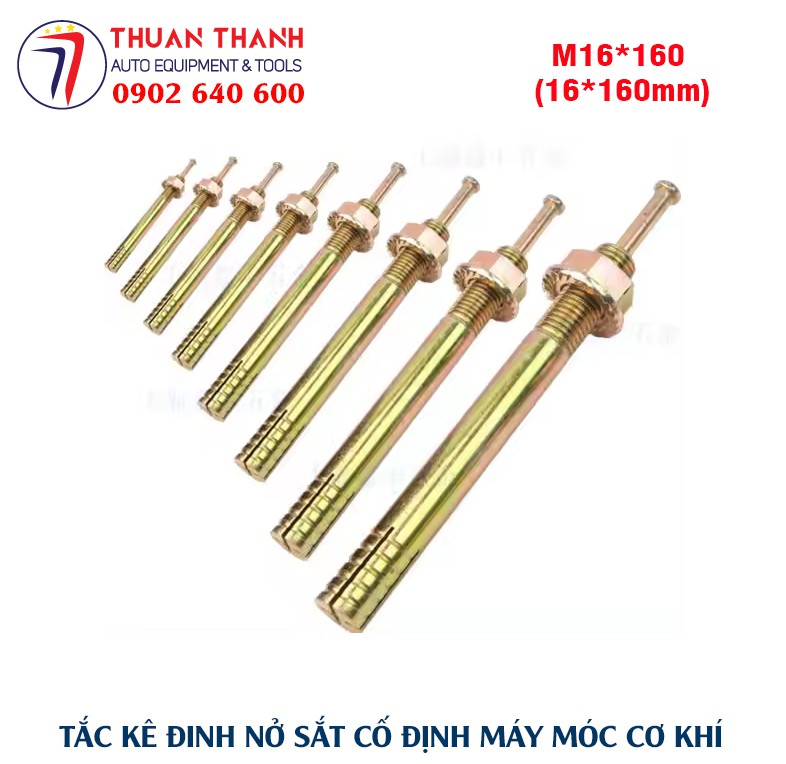

Tắc kê đinh nở sắt M16x160mm chuyên dùng lắp đặt máy móc

Tắc kê đinh nở sắt M16x160mm là loại bu lông nở sắt chuyên dùng để cố định máy móc, thiết bị công nghiệp và thiết bị garage ô tô xuống nền bê tông. Sản phẩm có thiết kế dạng tắc kê đóng – nở chân bằng búa, sau đó siết bu lông để tạo lực ép và giữ chặt thiết bị vào nền.

Với kích thước M16 x 160mm, tắc kê có chiều dài tương đối lớn, phù hợp cho các vị trí cần độ sâu neo tốt trong nền bê tông. Sản phẩm thích hợp sử dụng trên nền bê tông có mác M200 hoặc M250, với điều kiện nền bê tông đạt chất lượng, đủ chiều dày và không bị nứt tại vị trí khoan.

Thông số kỹ thuật tắc kê đinh nở sắt M16x160mm

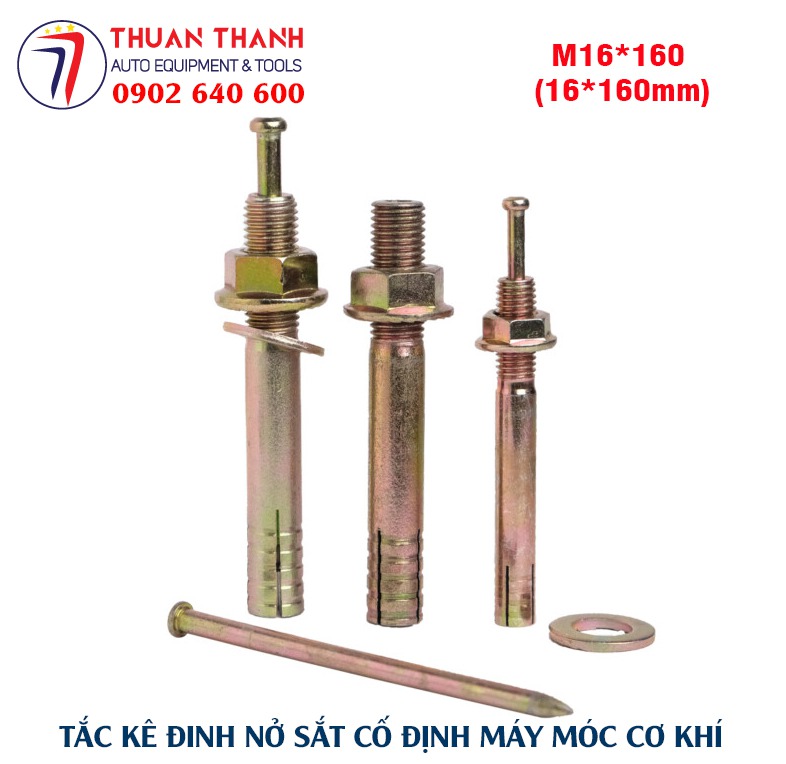

Cấu tạo tắc kê đinh nở M16x160mm

Tắc kê đinh nở sắt M16x160mm được thiết kế gồm các bộ phận chính tạo thành hệ thống liên kết cơ học với nền bê tông:

• Thân tắc kê thép: tạo chiều sâu neo trong bê tông.
• Phần nở ở chân: khi được đóng bằng búa sẽ mở rộng và tạo liên kết với thành lỗ khoan.
• Bu lông ren M16: dùng để siết cố định chân đế máy móc.
• Đai ốc và long đền: tạo lực ép giữ chân máy, mặt bích hoặc bản mã xuống nền.
• Phần ren: cho phép tháo lắp thiết bị khi cần bảo trì, di chuyển hoặc thay thế.

Điểm đáng chú ý của loại tắc kê này là quá trình tạo liên kết được thực hiện bằng thao tác đóng nở trước, sau đó siết bu lông. Vì vậy, người thi công cần khoan đúng kích thước và độ sâu yêu cầu để tắc kê có thể phát huy khả năng neo giữ.

Nguyên lý hoạt động của tắc kê đinh nở

Khác với một số loại tắc kê hóa chất, tắc kê đinh nở M16x160mm tạo liên kết chủ yếu bằng cơ cấu nở cơ học.

Sau khi khoan lỗ trên nền bê tông, tắc kê được đưa xuống đúng độ sâu. Dùng búa đóng vào phần ty/đinh nở để làm bộ phận nở ở phía dưới bung ra và bám vào thành bê tông.

Tiếp theo, lắp long đền và đai ốc rồi siết bu lông M16. Lực siết tạo áp lực ép chân đế máy xuống nền, giúp thiết bị được cố định chắc chắn.

Có thể hiểu đơn giản:

Khoan nền → vệ sinh lỗ → đưa tắc kê vào → búa đóng nở chân → lắp thiết bị → long đền + đai ốc → siết chặt.

Hướng dẫn lắp đặt tắc kê M16x160mm bằng búa

Bước 1: Kiểm tra nền bê tông

Trước khi khoan, cần kiểm tra vị trí lắp đặt:

• Nền bê tông phải đủ chắc chắn.
• Ưu tiên nền bê tông đạt M200 hoặc M250 theo điều kiện thiết kế/lắp đặt của thiết bị.
• Không khoan vào vị trí bê tông bị nứt, bong tróc hoặc suy yếu.
• Kiểm tra chiều dày nền để bảo đảm chiều sâu neo phù hợp.
• Tránh vị trí có đường ống, dây điện âm nền hoặc kết cấu thép mà việc khoan có thể gây ảnh hưởng.

Lưu ý: Mác bê tông M200/M250 chỉ là thông tin tham khảo theo yêu cầu sản phẩm được nêu. Khả năng chịu lực thực tế còn phụ thuộc vào chiều dày và chất lượng bê tông, khoảng cách giữa các tắc kê, khoảng cách tới mép bê tông, độ sâu neo, tải trọng thiết bị và phương pháp thi công.

Bước 2: Xác định vị trí khoan

Đặt chân máy, bản mã hoặc đế thiết bị vào đúng vị trí.

Đánh dấu tâm các lỗ bắt bu lông trên nền bê tông. Cần bảo đảm các lỗ khoan thẳng hàng với lỗ trên chân đế thiết bị.

Bước 3: Khoan lỗ

Sử dụng máy khoan bê tông phù hợp với kích thước tắc kê M16.

Khoan đúng đường kính và chiều sâu theo yêu cầu thực tế của tắc kê và thiết bị. Không nên tự suy đoán đường kính mũi khoan chỉ dựa trên ký hiệu M16, bởi M16 là kích thước ren/bu lông, còn đường kính lỗ khoan phụ thuộc vào thiết kế cụ thể của tắc kê.

Bước 4: Vệ sinh lỗ khoan

Sau khi khoan, cần loại bỏ bụi bê tông trong lỗ bằng dụng cụ vệ sinh phù hợp.

Lỗ khoan sạch giúp tắc kê tiếp xúc tốt hơn với thành lỗ và hạn chế tình trạng bụi bê tông làm ảnh hưởng đến quá trình neo.

Bước 5: Đưa tắc kê vào lỗ

Đặt tắc kê M16x160mm vào lỗ khoan.

Đưa tắc kê xuống đúng chiều sâu cần thiết, bảo đảm phần đầu tắc kê phù hợp với vị trí chân đế máy.

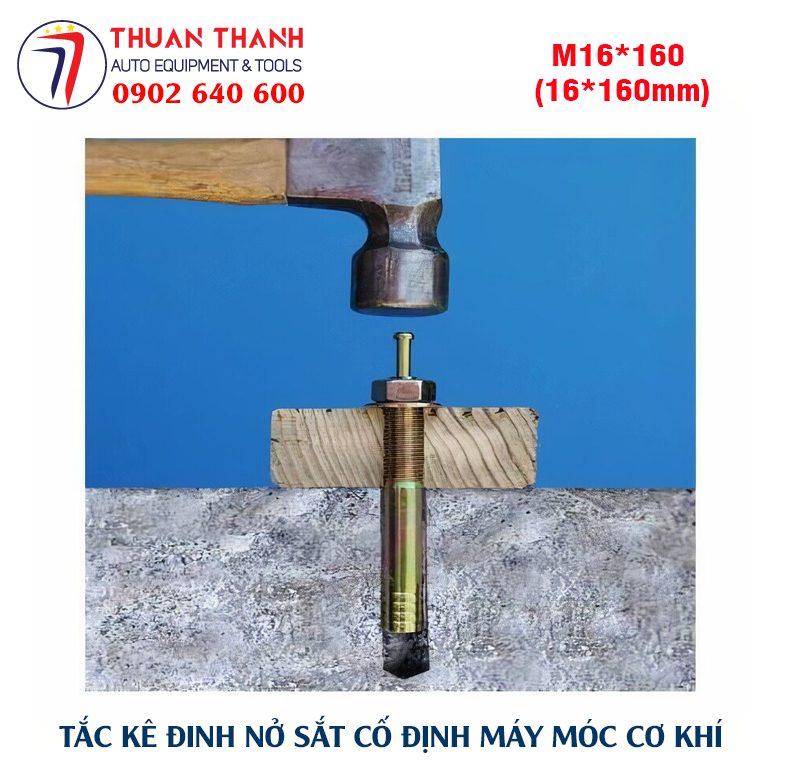

Bước 6: Dùng búa đóng nở chân tắc kê

Dùng búa đóng vào phần đầu theo đúng cấu tạo của tắc kê để kích hoạt cơ cấu nở ở chân.

Không nên dùng lực đóng quá mạnh hoặc sử dụng dụng cụ không phù hợp gây biến dạng phần ren.

Sau khi đóng, kiểm tra lại vị trí tắc kê trước khi đặt máy.

Bước 7: Đặt máy móc vào vị trí

Đưa chân máy hoặc bản mã của thiết bị vào đúng vị trí.

Lắp long đền và đai ốc vào phần ren M16.

Bước 8: Siết chặt bu lông

Dùng dụng cụ siết phù hợp để siết đai ốc.

Nên siết lần lượt các vị trí theo trình tự phù hợp để lực ép được phân bổ tương đối đồng đều trên chân máy.

Đối với các thiết bị yêu cầu lực siết cụ thể, cần tuân thủ mô-men siết do nhà sản xuất thiết bị và/hoặc nhà sản xuất tắc kê quy định thay vì tự đặt một giá trị chung.

Tắc kê M16x160mm dùng cho máy móc nào?

Tắc kê đinh nở sắt M16x160mm có thể được sử dụng trong nhiều công việc cố định thiết bị xuống nền bê tông, chẳng hạn:

• Máy móc công nghiệp.
• Máy gia công cơ khí.
• Máy nén khí.
• Máy phát điện.
• Thiết bị sản xuất.
• Máy móc trong nhà xưởng.
• Thiết bị garage ô tô.
• Máy tháo vỏ, máy cân bằng lốp.
• Máy móc sửa chữa ô tô.
• Bệ máy, chân máy và các kết cấu thép có bản mã.
• Một số thiết bị cần liên kết cơ học xuống nền bê tông.

Đối với cầu nâng ô tô, máy móc có tải trọng lớn hoặc thiết bị có lực rung/động lực cao, không nên chỉ căn cứ vào kích thước M16x160mm để quyết định khả năng sử dụng. Cần đối chiếu với tài liệu kỹ thuật và yêu cầu neo của chính nhà sản xuất thiết bị.

Vì sao nên sử dụng tắc kê dài 160mm cho lắp đặt máy móc?

So với các loại tắc kê ngắn, chiều dài 160mm cung cấp một khoảng neo dài hơn trong nền bê tông khi điều kiện nền và thiết kế lắp đặt cho phép.

Một số lợi ích có thể kể đến:

1. Tạo liên kết cơ học chắc chắn

Cơ cấu nở cơ học giúp tắc kê bám vào bê tông khi được kích hoạt đúng cách.

2. Phù hợp nhiều loại chân đế máy

Kích thước M16 thường được sử dụng cho các bản mã, chân máy và kết cấu có yêu cầu bu lông đường kính lớn hơn các loại M8, M10 hoặc M12.

3. Lắp đặt nhanh

Không cần sử dụng keo hóa chất. Quy trình cơ bản là:

Khoan → vệ sinh → đóng nở → lắp máy → siết bu lông.

4. Có thể tháo lắp

Khi cần di chuyển hoặc bảo trì máy, người sử dụng có thể tháo đai ốc và bu lông theo thiết kế của hệ thống liên kết.

Lưu ý quan trọng khi lắp tắc kê M16x160mm trên bê tông M200 – M250

Để hệ thống neo đạt hiệu quả, không nên chỉ quan tâm đến mác bê tông.

Khả năng giữ máy còn phụ thuộc vào:

• Độ dày nền bê tông.
• Chất lượng bê tông thực tế.
• Độ sâu neo.
• Đường kính lỗ khoan.
• Độ sạch của lỗ.
• Khoảng cách giữa các tắc kê.
• Khoảng cách tắc kê đến mép bê tông.
• Tải trọng tĩnh của máy.
• Tải trọng động và rung động của máy.
• Số lượng điểm neo.
• Kết cấu chân đế/bản mã.
• Lực siết bu lông.

Đặc biệt, với máy có rung động mạnh hoặc tải trọng lớn, cần kiểm tra khả năng chịu lực của cả hệ thống neo chứ không chỉ kiểm tra riêng tắc kê.

M16x160mm – lựa chọn cho lắp đặt máy móc trong xưởng và garage

Trong quá trình lắp đặt máy móc, một hệ thống neo tốt cần bảo đảm ba yếu tố:

Tắc kê phù hợp + nền bê tông phù hợp + thi công đúng kỹ thuật.

Tắc kê đinh nở sắt M16x160mm là lựa chọn phù hợp cho các công việc cần liên kết thiết bị với nền bê tông bằng phương pháp nở cơ học. Với thiết kế sử dụng búa đóng để kích hoạt chân nở và bu lông M16 để siết giữ, sản phẩm giúp đơn giản hóa quá trình thi công tại nhà xưởng, garage và khu vực lắp đặt thiết bị.

Từ khóa SEO

Tắc kê M16x160, tắc kê đinh M16x160, tắc kê đinh nở sắt M16x160, bu lông nở sắt M16x160, tắc kê nở sắt M16x160, tắc kê đóng búa M16, tắc kê lắp máy móc, tắc kê lắp đặt máy móc, tắc kê bê tông M200, tắc kê bê tông M250, tắc kê chân máy, bu lông cố định máy móc, tắc kê sắt công nghiệp, tắc kê lắp thiết bị garage, tắc kê nở cơ học.

Thiết bị ô tô Thuận Thành – cung cấp tắc kê đinh nở sắt M16x160mm

Thiết bị ô tô Thuận Thành cung cấp các loại tắc kê đinh nở sắt, bu lông nở và phụ kiện phục vụ lắp đặt máy móc, thiết bị garage ô tô và thiết bị công nghiệp với nhiều kích thước khác nhau.

Nếu đang lựa chọn tắc kê cho máy móc, khách hàng nên cung cấp model máy, trọng lượng thiết bị, kích thước chân đế, số lượng lỗ neo và tình trạng nền bê tông để lựa chọn kích thước tắc kê phù hợp hơn.

Sản phẩm: Tắc kê đinh nở sắt M16x160mm
Quy cách: M16 x 160mm
Phương pháp: Đóng búa nở chân + siết bu lông
Nền tham khảo: Bê tông M200 – M250
Ứng dụng: Cố định máy móc, thiết bị công nghiệp, thiết bị garage và chân đế xuống nền bê tông.

English Product Description

M16x160mm Heavy-Duty Steel Hammer Drive Expansion Anchor

The M16x160mm steel expansion anchor is designed for mechanical fastening of machinery, equipment, steel base plates and industrial equipment to concrete floors.

The anchor is installed by drilling a suitable hole into the concrete, cleaning the hole, inserting the anchor and using a hammer to activate the expansion mechanism at the bottom. After the anchor is expanded, the M16 bolt/nut assembly is tightened to secure the machine base firmly to the concrete floor.

Main features:

• Size: M16 x 160mm
• Material: Steel
• Mechanical expansion anchoring system
• Hammer-drive installation
• Suitable for machinery and industrial equipment
• Suitable for concrete installation where the required conditions are met
• Reference concrete grades: M200 / M250
• Suitable for workshops, factories and automotive garages
• Fast and convenient mechanical installation

Important: Concrete grade alone does not determine anchor capacity. Actual load-bearing performance depends on concrete thickness, concrete condition, embedment depth, hole diameter, edge distance, anchor spacing, equipment load, vibration and installation quality. For heavy-duty machinery or lifting equipment, always follow the equipment manufacturer's anchoring requirements.
