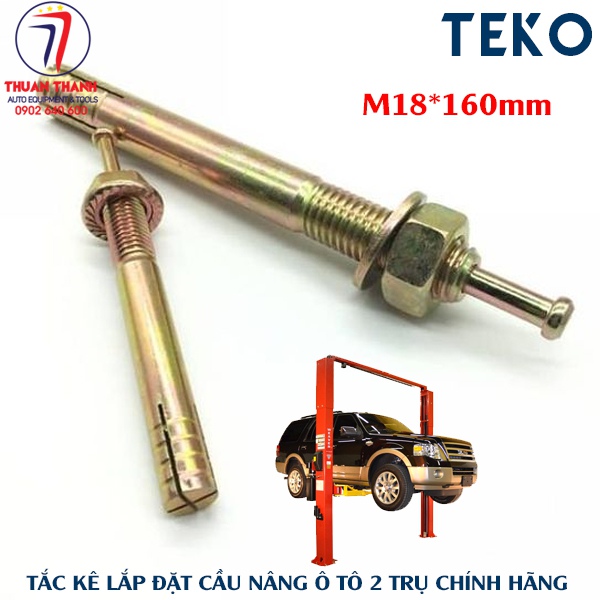

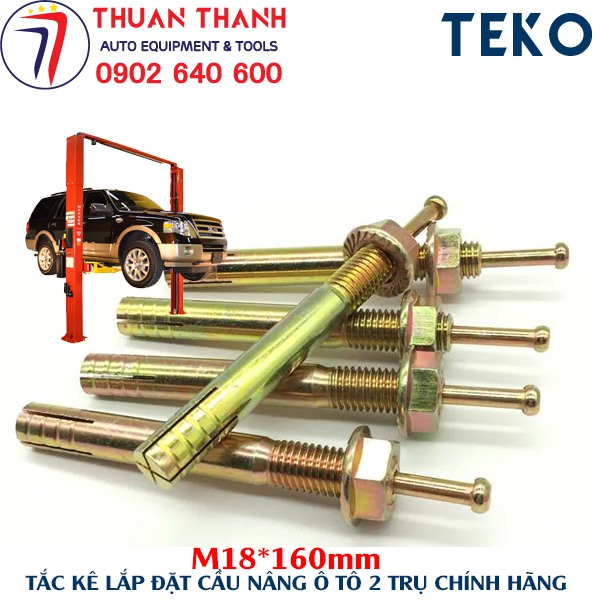

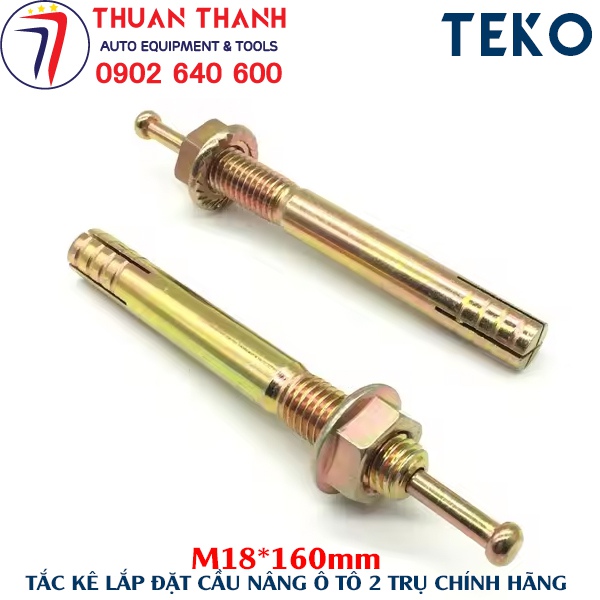

Tắc kê sắt M18x160mm là loại bu lông nở sắt chuyên dụng được sử dụng để neo cố định chân cầu nâng ô tô xuống nền bê tông. Với kích thước M18 x 160mm, sản phẩm phù hợp cho nhiều nhu cầu lắp đặt thiết bị nâng trong garage ô tô, xưởng sửa chữa, trung tâm bảo dưỡng và các công trình có yêu cầu liên kết chắc chắn với nền bê tông.

Đặc biệt, tắc kê M18x160mm có thể sử dụng cho cầu nâng ô tô 2 trụ, bao gồm nhiều kiểu thiết kế khác nhau, đồng thời có thể ứng dụng cho cầu nâng di động, cầu nâng 4 trụ, cầu nâng cắt kéo âm nền, thang nâng ô tô, cầu nâng vận thăng và các thiết bị cần neo chân xuống nền bê tông.

Lưu ý: Khả năng chịu tải thực tế của tắc kê phụ thuộc vào chất lượng bê tông, chiều sâu neo, đường kính và tình trạng lỗ khoan, khoảng cách giữa các điểm neo, khoảng cách đến mép bê tông, thiết kế chân cầu nâng và yêu cầu kỹ thuật của từng thiết bị. Khi lắp đặt cầu nâng, cần tuân thủ hướng dẫn của nhà sản xuất cầu nâng và yêu cầu kỹ thuật của công trình.

Tắc kê M18x160mm dùng cho cầu nâng nào?

Sản phẩm được thiết kế hướng đến nhu cầu neo chân thiết bị nâng vào nền bê tông, trong đó ứng dụng phổ biến là lắp đặt cầu nâng ô tô.

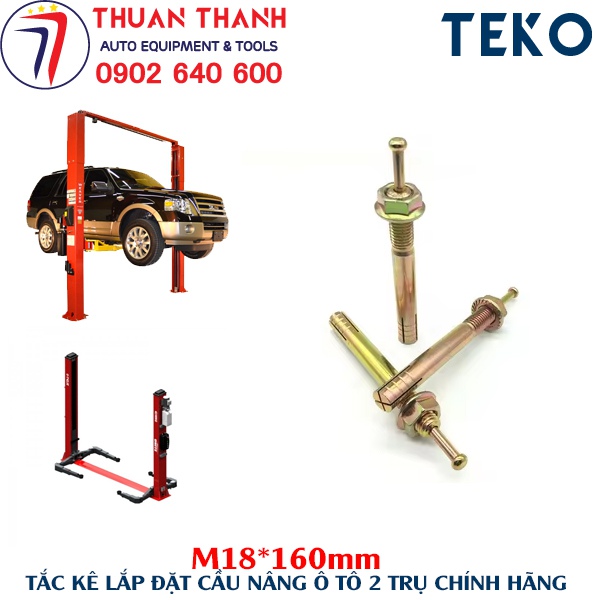

1. Tắc kê lắp cầu nâng ô tô 2 trụ

Đây là ứng dụng quan trọng nhất của tắc kê M18x160mm.

Tắc kê được sử dụng để cố định các bản mã chân trụ cầu nâng xuống nền bê tông. Có thể dùng cho nhiều loại cầu nâng 2 trụ như:

• Cầu nâng ô tô 2 trụ cáp trên.
• Cầu nâng ô tô 2 trụ cáp dưới.
• Cầu nâng ô tô 2 trụ giằng trên.
• Cầu nâng ô tô 2 trụ giằng dưới.
• Cầu nâng 2 trụ dùng cho garage sửa chữa ô tô.
• Cầu nâng 2 trụ phục vụ bảo dưỡng, sửa chữa gầm xe.

Khi lựa chọn tắc kê, cần đối chiếu kích thước lỗ trên bản mã chân cầu nâng và yêu cầu neo của nhà sản xuất để đảm bảo M18x160mm phù hợp với thiết bị cụ thể.

2. Tắc kê cho cầu nâng di động

Tắc kê M18x160mm cũng có thể được sử dụng trong các hệ thống cầu nâng hoặc thiết bị nâng di động có yêu cầu cố định vị trí xuống nền bê tông.

Việc sử dụng cần căn cứ vào thiết kế của từng loại cầu nâng. Không nên tự ý thay đổi kích thước hoặc vị trí neo nếu chưa xác định yêu cầu kỹ thuật của nhà sản xuất.

3. Tắc kê lắp cầu nâng 4 trụ

Đối với một số loại cầu nâng 4 trụ hoặc các bộ phận cần cố định, tắc kê M18x160mm có thể được sử dụng để neo chân hoặc bộ phận kết cấu xuống nền bê tông nếu kích thước và tải trọng thiết kế phù hợp.

4. Tắc kê cho cầu nâng cắt kéo âm nền

Các loại cầu nâng cắt kéo âm nền có nhiều phương án thi công khác nhau. Tắc kê M18x160mm có thể được sử dụng cho các vị trí kết cấu cần neo cố định theo thiết kế.

Đối với cầu nâng cắt kéo, cần đặc biệt kiểm tra chiều sâu nền bê tông, vị trí cốt thép, chiều sâu neo và khoảng cách đến mép bê tông trước khi khoan.

5. Tắc kê cho thang nâng ô tô

Tắc kê sắt M18x160mm cũng có thể ứng dụng để cố định các loại thang nâng ô tô, thiết bị nâng hạ và kết cấu phụ trợ xuống nền bê tông khi được thiết kế phù hợp.

6. Tắc kê cho cầu nâng vận thăng

Trong một số hệ thống cầu nâng vận thăng hoặc thiết bị nâng cần liên kết chân đế với nền bê tông, tắc kê có thể được sử dụng theo thiết kế neo của thiết bị

Đối với thiết bị nâng có tải trọng lớn, cần kiểm tra đầy đủ thông số kỹ thuật trước khi thi công.

Ưu điểm của tắc kê sắt M18x160mm

Thép carbon chắc chắn

Thân tắc kê được chế tạo bằng thép carbon, giúp sản phẩm có kết cấu chắc chắn và phù hợp với các ứng dụng liên kết cơ khí, neo cố định thiết bị vào nền bê tông.

Kích thước M18x160mm

Kích thước M18 x 160mm đáp ứng nhu cầu của nhiều hệ thống cầu nâng và thiết bị nâng cần sử dụng bu lông neo có đường kính lớn.

Đây cũng là lựa chọn phù hợp cho những trường hợp cần thay thế tắc kê cũ sau thời gian dài sử dụng, với điều kiện kích thước và yêu cầu kỹ thuật tương thích.

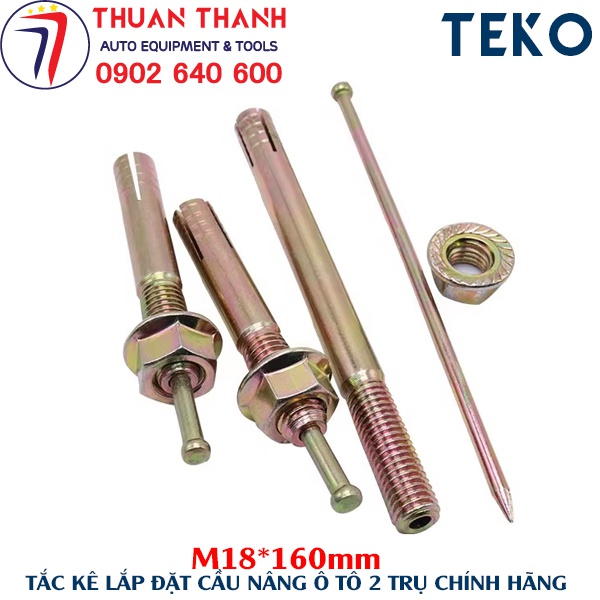

Thiết kế bu lông nở tiện dụng

Bu lông nở sắt hoạt động bằng cơ chế nở trong lỗ khoan. Sau khi đưa tắc kê vào vị trí và siết đai ốc theo đúng quy trình, bộ phận nở tạo liên kết với thành lỗ bê tông.

Thiết kế này giúp quá trình thi công thuận tiện và không cần sử dụng hóa chất cấy thép trong những trường hợp kết cấu cho phép sử dụng neo cơ khí.

Bề mặt xi mạ

Bề mặt được xử lý xi mạ giúp hạn chế quá trình oxy hóa trong môi trường garage, xưởng sửa chữa và khu vực có độ ẩm cao.

Tuy nhiên, khả năng chống ăn mòn còn phụ thuộc vào môi trường sử dụng, chất lượng lớp mạ và điều kiện bảo quản.

Tắc kê cầu nâng M18x160mm có quan trọng không?

Có. Tắc kê là một trong những bộ phận liên kết giữa chân cầu nâng và nền bê tông.

Trong quá trình nâng xe, hệ thống cầu nâng chịu tải trọng của xe, tải trọng bản thân thiết bị và các tác động rung động trong quá trình vận hành. Vì vậy, hệ thống neo chân cầu nâng cần được lựa chọn và thi công đúng yêu cầu.

Một bộ tắc kê tốt nhưng lắp đặt trên nền bê tông không đạt yêu cầu vẫn có thể ảnh hưởng đến độ ổn định của thiết bị.

Do đó, khi lắp đặt cầu nâng cần quan tâm đồng thời đến:

• Chất lượng và chiều dày nền bê tông.
• Cường độ bê tông.
• Kích thước tắc kê.
• Chiều sâu lỗ khoan.
• Đường kính lỗ khoan.
• Chiều sâu neo thực tế.
• Khoảng cách giữa các tắc kê.
• Khoảng cách từ tắc kê đến mép bê tông.
• Vị trí cốt thép trong nền.
• Mô-men và tải trọng thiết kế của cầu nâng.
• Hướng dẫn lắp đặt của nhà sản xuất.

Hướng dẫn lắp đặt tắc kê cầu nâng M18x160mm

Bước 1: Kiểm tra nền bê tông

Trước khi khoan, cần kiểm tra nền bê tông có đủ độ chắc chắn, chiều dày và khả năng chịu tải theo yêu cầu của cầu nâng hay không.

Không nên lắp cầu nâng trực tiếp lên nền bê tông yếu, nền bị nứt nghiêm trọng hoặc nền không đáp ứng yêu cầu kỹ thuật.

Bước 2: Định vị chân cầu nâng

Đặt chân trụ cầu nâng vào đúng vị trí theo bản vẽ hoặc hướng dẫn của nhà sản xuất.

Đánh dấu chính xác các vị trí lỗ neo trên nền.

Bước 3: Khoan lỗ

Sử dụng máy khoan bê tông phù hợp và mũi khoan đúng kích thước yêu cầu của loại tắc kê.

Độ sâu lỗ khoan cần đảm bảo phù hợp với chiều sâu neo thực tế và hướng dẫn kỹ thuật.

Bước 4: Làm sạch lỗ khoan

Sau khi khoan, cần loại bỏ bụi bê tông và vật liệu vụn trong lỗ.

Đây là bước quan trọng vì bụi bẩn còn lại trong lỗ có thể ảnh hưởng đến quá trình nở và khả năng liên kết của tắc kê.

Bước 5: Đưa tắc kê vào lỗ

Đưa bu lông nở M18x160mm qua lỗ trên bản mã chân cầu nâng và vào lỗ khoan.

Nếu cần đóng tắc kê bằng búa, thực hiện nhẹ nhàng, đúng phương pháp và tránh làm hư hỏng phần ren.

Bước 6: Siết đai ốc

Sau khi tắc kê được đặt đúng vị trí, siết đai ốc theo yêu cầu kỹ thuật.

Không nên siết quá mức hoặc sử dụng lực siết tùy ý nếu nhà sản xuất đã quy định mô-men siết cụ thể.

Bước 7: Kiểm tra toàn bộ chân cầu

Sau khi lắp đặt xong, kiểm tra lại tất cả vị trí neo, bản mã, đai ốc và độ ổn định của chân cầu nâng trước khi đưa thiết bị vào vận hành.

Những lưu ý quan trọng khi sử dụng tắc kê cầu nâng

Tắc kê M18x160mm không phải cứ lắp vào nền bê tông là mặc nhiên đảm bảo an toàn cho mọi loại cầu nâng.

Đối với thiết bị nâng ô tô, cần lựa chọn đúng loại neo theo thiết kế. Không nên tự ý thay thế tắc kê M18x180mm, M18x200mm hoặc kích thước khác bằng M18x160mm nếu chưa kiểm tra yêu cầu của cầu nâng.

Đặc biệt cần lưu ý:

• Không sử dụng tắc kê bị cong, nứt hoặc hư ren.
• Không sử dụng tắc kê đã bị ăn mòn nghiêm trọng.
• Không khoan vào vị trí có nguy cơ ảnh hưởng đến kết cấu nền.
• Không bỏ qua việc kiểm tra nền bê tông.
• Không dùng sai đường kính mũi khoan.
• Không dùng búa tác động quá mạnh vào phần ren.
• Kiểm tra lại độ chắc chắn của liên kết sau khi lắp đặt.
• Thực hiện kiểm tra định kỳ trong quá trình sử dụng cầu nâng.

Khi nào cần thay tắc kê chân cầu nâng?

Trong quá trình sử dụng cầu nâng, nên kiểm tra hệ thống neo định kỳ.

Có thể cân nhắc thay thế khi phát hiện:

• Tắc kê bị cong hoặc biến dạng.
• Ren bị hư, mất ren.
• Tắc kê bị gỉ sét nghiêm trọng.
• Đai ốc không còn khả năng siết chắc.
• Vị trí chân cầu có dấu hiệu dịch chuyển bất thường.
• Nền bê tông quanh vị trí neo bị nứt hoặc hư hỏng.
• Tắc kê đã được tháo ra và không còn đáp ứng yêu cầu sử dụng theo hướng dẫn của nhà sản xuất.
• Cầu nâng được di chuyển sang vị trí lắp đặt mới.

M18x160mm khác gì so với tắc kê M18x180mm và M18x200mm?

Điểm khác biệt chính là chiều dài thân tắc kê.

• M18x160mm: phù hợp với những ứng dụng yêu cầu chiều dài neo 160mm theo thiết kế.
• M18x180mm: dài hơn 20mm, có thể phù hợp với những kết cấu yêu cầu chiều sâu neo lớn hơn.

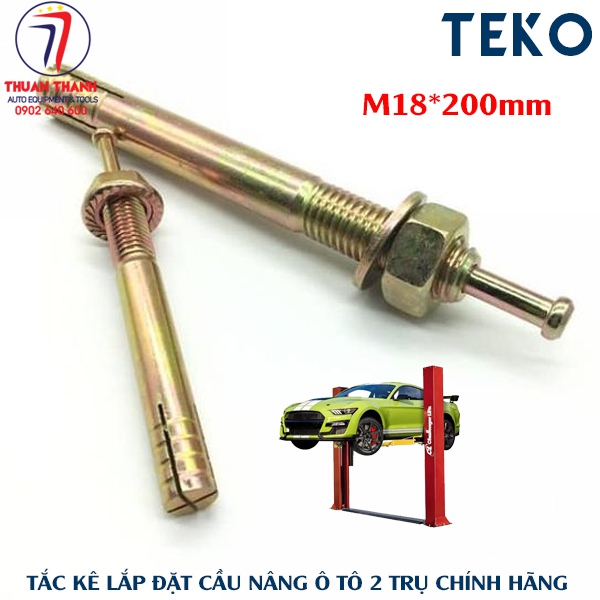

• M18x200mm: dài hơn nữa, thường được lựa chọn cho những ứng dụng cần chiều dài neo lớn theo thiết kế.

Không nên hiểu rằng tắc kê càng dài thì luôn chịu tải tốt hơn. Khả năng chịu tải phụ thuộc vào toàn bộ hệ thống neo, bao gồm thiết kế tắc kê, chiều sâu neo, bê tông, khoảng cách neo, khoảng cách mép và phương pháp thi công.

Vì vậy, hãy chọn đúng kích thước theo thiết kế cầu nâng thay vì chỉ chọn loại dài nhất.

Tắc kê sắt M18x160mm phù hợp với những khách hàng nào?

Sản phẩm phù hợp cho:

• Garage sửa chữa ô tô.
• Trung tâm bảo dưỡng ô tô.
• Gara chăm sóc xe.
• Đơn vị chuyên lắp đặt cầu nâng.
• Đơn vị bảo trì và sửa chữa cầu nâng.
• Xưởng cơ khí.
• Đơn vị thi công thiết bị nâng.

• Khách hàng cần thay thế tắc kê chân cầu nâng bị hư hỏng.

Đặc biệt phù hợp với các đơn vị đang cần tắc kê cầu nâng M18x160mm có sẵn để thay thế hoặc phục vụ lắp đặt cầu nâng mới.

Mua tắc kê cầu nâng M18x160mm ở đâu?

Thiết bị ô tô Thuận Thành cung cấp tắc kê sắt, bu lông nở sắt M18x160mm phục vụ nhu cầu lắp đặt và thay thế tắc kê cho cầu nâng ô tô và các thiết bị nâng.

Sản phẩm hướng đến nhu cầu thực tế của garage, xưởng sửa chữa ô tô và đơn vị thi công cầu nâng tại Việt Nam.

Khi đặt hàng, khách hàng nên cung cấp:

Loại cầu nâng + kích thước lỗ chân cầu + kích thước tắc kê đang sử dụng + hình ảnh bản mã chân cầu để được tư vấn loại tắc kê phù hợp hơn.

Hướng Dẫn Lắp Đặt Tắc Kê M18x160mm Cho Cầu Nâng Ô Tô & Hướng Dẫn Chọn Tắc Kê Đúng Kỹ Thuật

Hướng dẫn lắp đặt tắc kê M18x160mm cho cầu nâng ô tô

Tắc kê M18x160mm được sử dụng để cố định bản mã chân cầu nâng vào nền bê tông. Để hệ thống neo hoạt động đúng thiết kế, quá trình lắp đặt cần được thực hiện chính xác từ khâu kiểm tra nền, định vị chân cầu, khoan lỗ đến siết tắc kê.

Quan trọng: Các bước dưới đây là hướng dẫn tổng quát. Với cầu nâng ô tô, cần ưu tiên thông số, kích thước lỗ khoan, chiều sâu neo và mô-men siết do nhà sản xuất cầu nâng quy định.

Bước 1: Kiểm tra nền bê tông trước khi lắp cầu nâng

Trước khi khoan, cần kiểm tra:

• Nền bê tông có đủ độ cứng và chiều dày theo yêu cầu của cầu nâng.
• Nền không bị nứt, bong tróc hoặc xuống cấp nghiêm trọng.
• Không khoan vào vị trí có cốt thép, đường điện hoặc đường ống kỹ thuật.
• Kiểm tra khoảng cách từ vị trí neo đến mép nền.
• Kiểm tra khoảng cách giữa các tắc kê.
• Đảm bảo vị trí lắp đặt phù hợp với bản vẽ của cầu nâng.

Không nên chỉ dựa vào kích thước M18x160mm để kết luận tắc kê phù hợp với mọi loại cầu nâng.

Bước 2: Định vị chân cầu nâng

Đưa chân trụ cầu nâng vào đúng vị trí thiết kế.

Sử dụng bản mã chân cầu để đánh dấu chính xác các vị trí cần khoan.

Đối với cầu nâng 2 trụ, cần kiểm tra:

• Khoảng cách giữa hai trụ.
• Độ vuông góc của hai trụ.
• Vị trí bản mã chân trụ.
• Vị trí từng lỗ neo.
• Khoảng cách từ lỗ neo đến mép nền.

Việc định vị chính xác ngay từ đầu giúp hạn chế tình trạng phải khoan lại hoặc làm sai lệch vị trí chân cầu.

Bước 3: Chọn mũi khoan phù hợp

Sử dụng máy khoan bê tông và mũi khoan đúng kích thước theo yêu cầu của loại tắc kê cụ thể.

Đối với tắc kê M18x160mm, không nên tự suy đoán đường kính mũi khoan chỉ dựa vào đường kính ren M18. Đường kính lỗ khoan phải theo thông số kỹ thuật của nhà sản xuất tắc kê.

Chiều sâu lỗ khoan cũng cần đảm bảo đủ cho chiều sâu neo yêu cầu.

Bước 4: Khoan lỗ bê tông

Khoan vuông góc với mặt nền tại các vị trí đã đánh dấu.

Trong quá trình khoan:

• Giữ mũi khoan ổn định.
• Không khoan lệch vị trí.
• Không làm vỡ mép lỗ.
• Kiểm soát chiều sâu khoan.

• Tránh vị trí có cốt thép hoặc hệ thống kỹ thuật âm nền.

Sau khi khoan xong, cần kiểm tra lại kích thước và chiều sâu lỗ.

Bước 5: Làm sạch lỗ khoan

Đây là bước thường bị bỏ qua nhưng rất quan trọng.

Bụi bê tông còn lại trong lỗ có thể ảnh hưởng đến quá trình đưa tắc kê vào đúng vị trí và khả năng liên kết của hệ thống neo.

Có thể sử dụng phương pháp phù hợp để loại bỏ bụi và mạt bê tông theo hướng dẫn của nhà sản xuất tắc kê.

Bước 6: Đặt tắc kê qua bản mã chân cầu

Đưa tắc kê M18x160mm qua lỗ trên bản mã chân cầu và vào lỗ bê tông.

Đảm bảo thân tắc kê nằm đúng vị trí và bộ phận nở nằm trong vùng neo theo thiết kế.

Nếu cần dùng búa để đóng tắc kê, chỉ tác động vào vị trí được thiết kế cho thao tác này và tránh làm hỏng phần ren.

Bước 7: Siết đai ốc

Sau khi tắc kê được đặt đúng vị trí, lắp long đền và đai ốc.

Siết đai ốc bằng dụng cụ phù hợp theo mô-men siết do nhà sản xuất tắc kê hoặc cầu nâng quy định.

Không nên tự ý tăng lực siết với suy nghĩ càng siết mạnh thì càng chắc, bởi siết quá mức có thể làm ảnh hưởng đến cơ cấu nở hoặc ren của tắc kê.

Bước 8: Kiểm tra sau khi lắp

Sau khi hoàn thành tất cả vị trí neo, kiểm tra:

• Đai ốc đã được siết đúng yêu cầu.
• Bản mã chân cầu tiếp xúc ổn định với nền.
• Tắc kê không bị nghiêng bất thường.
• Nền xung quanh vị trí neo không xuất hiện dấu hiệu hư hỏng.
• Hai trụ cầu nâng được định vị đúng.
• Không có hiện tượng chân cầu dịch chuyển bất thường.

Chỉ đưa cầu nâng vào sử dụng sau khi toàn bộ hệ thống đã được kiểm tra theo yêu cầu của nhà sản xuất.

Khi thay tắc kê cầu nâng cũ, cần kiểm tra những gì?

Đối với garage đang sử dụng cầu nâng lâu năm, việc thay tắc kê không nên chỉ đơn giản là tháo bu lông cũ và lắp bu lông mới.

Cần kiểm tra đồng thời:

1. Tình trạng tắc kê cũ

Kiểm tra ren, thân tắc kê, bộ phận nở và dấu hiệu ăn mòn.

2. Tình trạng nền bê tông

Nếu bê tông xung quanh vị trí neo bị nứt hoặc hư hỏng, cần xử lý nguyên nhân trước khi lắp lại.

3. Kích thước lỗ khoan

Lỗ khoan đã bị rộng hoặc biến dạng có thể ảnh hưởng đến khả năng neo.

4. Khoảng cách giữa các điểm neo

Đảm bảo đúng thiết kế của cầu nâng.

5. Chiều sâu neo

Không nên chỉ nhìn chiều dài tổng thể của tắc kê. Chiều sâu neo thực tế mới là yếu tố cần đối chiếu với yêu cầu kỹ thuật.

English Content – M18x160mm Expansion Anchor Bolt for Automotive Lifts

M18x160mm Steel Expansion Anchor Bolts for Automotive Lift Installation

The M18x160mm steel expansion anchor bolt is designed for anchoring automotive lifting equipment to concrete floors.

It is commonly considered for installation and replacement applications involving 2-post car lifts, and can also be used for other lifting equipment when the anchor size and installation requirements are compatible with the equipment manufacturer's specifications.

Main Applications

The M18x160mm expansion anchor can be used for suitable applications such as:

• 2-post automotive lifts
• Two-post car lifts
• Four-post vehicle lifts
• Mobile vehicle lifting equipment
• In-ground scissor lifts
• Automotive lifting tables
• Vehicle service lifts
• Lifting platforms
• Vehicle hoists and lifting equipment
• Other equipment requiring mechanical anchoring to concrete

Product Features

Strong steel construction

The anchor bolt is manufactured from steel and is designed for mechanical anchoring applications.

M18 x 160mm size

The M18x160mm configuration provides a relatively large anchor diameter and length for applications requiring a heavy-duty mechanical anchor.

Easy installation

The mechanical expansion design allows the anchor to be installed after drilling a suitable hole in the concrete, following the manufacturer's installation instructions.

Suitable for garage applications

It can be used in automotive workshops, vehicle service centers, maintenance facilities and equipment installation projects when the concrete structure and anchor specifications are suitable.

How to Install M18x160mm Expansion Anchors for a Car Lift

Step 1 – Check the concrete floor

Before installation, inspect the concrete floor for:

• Concrete strength
• Concrete thickness
• Cracks or damaged areas
• Reinforcement steel
• Underground pipes and cables
• Anchor spacing
• Distance from the concrete edge

The concrete floor must meet the requirements specified for the particular automotive lift.

Step 2 – Position the lift columns

Place the lift columns according to the manufacturer's installation layout.

Mark all anchor-hole positions accurately.

Step 3 – Drill the concrete

Use the correct drilling equipment and drill-bit diameter specified for the particular M18 expansion anchor.

The drilling depth must also follow the manufacturer's specifications.

Step 4 – Clean the drilled holes

Remove concrete dust and debris from the holes before inserting the anchors.

Clean holes help ensure proper installation of the mechanical anchor.

Step 5 – Insert the anchor bolts

Insert the M18x160mm anchor through the mounting plate and into the drilled concrete hole.

Make sure the expansion section is positioned correctly inside the concrete.

Step 6 – Tighten the nuts

Install the washer and nut, then tighten according to the specified installation torque.

Do not simply over-tighten the anchor in an attempt to increase holding strength.

Step 7 – Final inspection

After installation, inspect all anchor points and verify that:

• The nuts are properly tightened.
• The mounting plates sit correctly on the floor.
• The columns remain properly aligned.
• The concrete around the anchors is not damaged.
• The lift is stable before operation

Important Safety Note

The M18x160mm size alone does not guarantee that an anchor is suitable for every automotive lift.

Actual anchor performance depends on many factors, including:

• Concrete strength
• Concrete thickness
• Effective embedment depth
• Hole diameter
• Anchor spacing
• Edge distance
• Installation method
• Anchor material and design
• Lift structure and load requirements

Always follow the automotive lift manufacturer's installation manual and the anchor manufacturer's technical specifications

Mua Tắc Kê Cầu Nâng M18x160mm Tại Thiết Bị Ô Tô Thuận Thành

Bạn đang cần tắc kê sắt M18x160mm, bu lông nở sắt M18x160mm để lắp đặt hoặc thay thế tắc kê chân cầu nâng ô tô?

Thiết bị ô tô Thuận Thành cung cấp tắc kê phục vụ các nhu cầu:

✔ Lắp cầu nâng ô tô 2 trụ
✔ Thay tắc kê cầu nâng 2 trụ cũ
✔ Lắp đặt cầu nâng 4 trụ
✔ Lắp đặt cầu nâng cắt kéo
✔ Cầu nâng di động và thiết bị nâng ô tô
✔ Thang nâng ô tô
✔ Cầu nâng vận thăng
✔ Các thiết bị cần neo cơ khí xuống nền bê tông

???? Đặt hàng ngay

Liên hệ Thiết bị ô tô Thuận Thành để được tư vấn đúng kích thước tắc kê trước khi đặt mua.

Khi liên hệ, khách hàng nên gửi:

1. Model cầu nâng
2. Hình ảnh chân cầu/bản mã
3. Kích thước tắc kê đang sử dụng
4. Đường kính lỗ chân cầu
5. Hình ảnh nền bê tông nếu cần tư vấn lắp đặt

***** Đừng mua tắc kê chỉ dựa vào đường kính M18. Hãy gửi thông tin cầu nâng để được tư vấn đúng loại, đúng kích thước và phù hợp với phương án lắp đặt.
