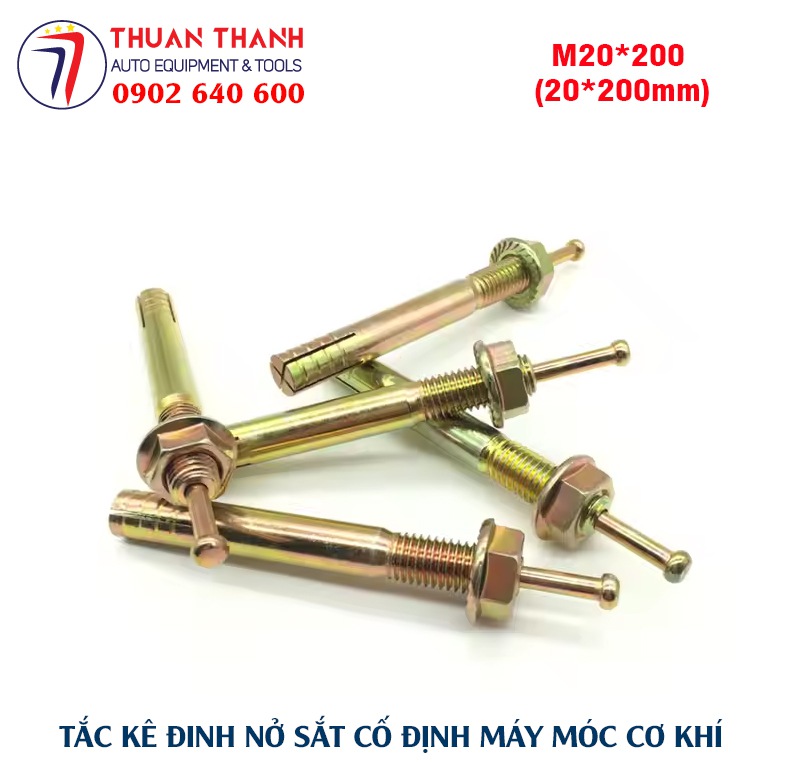

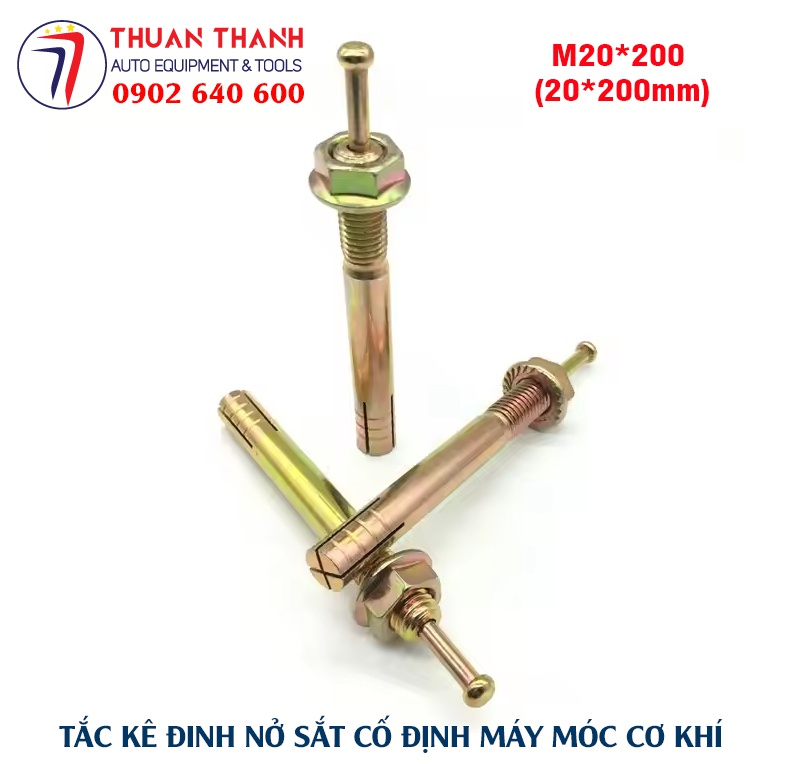

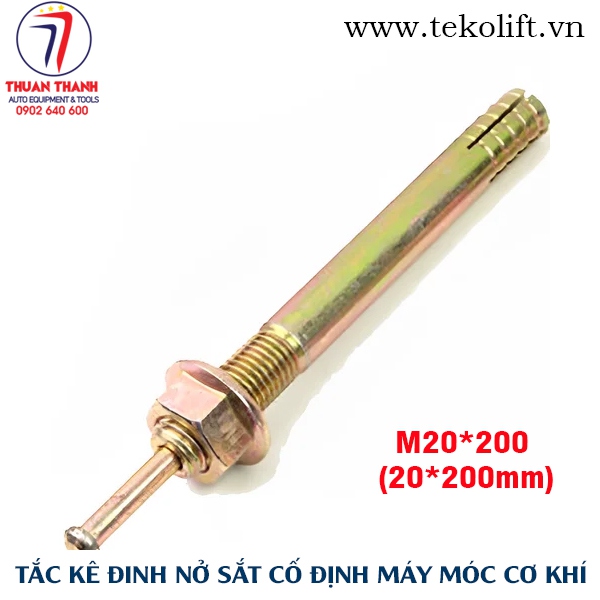

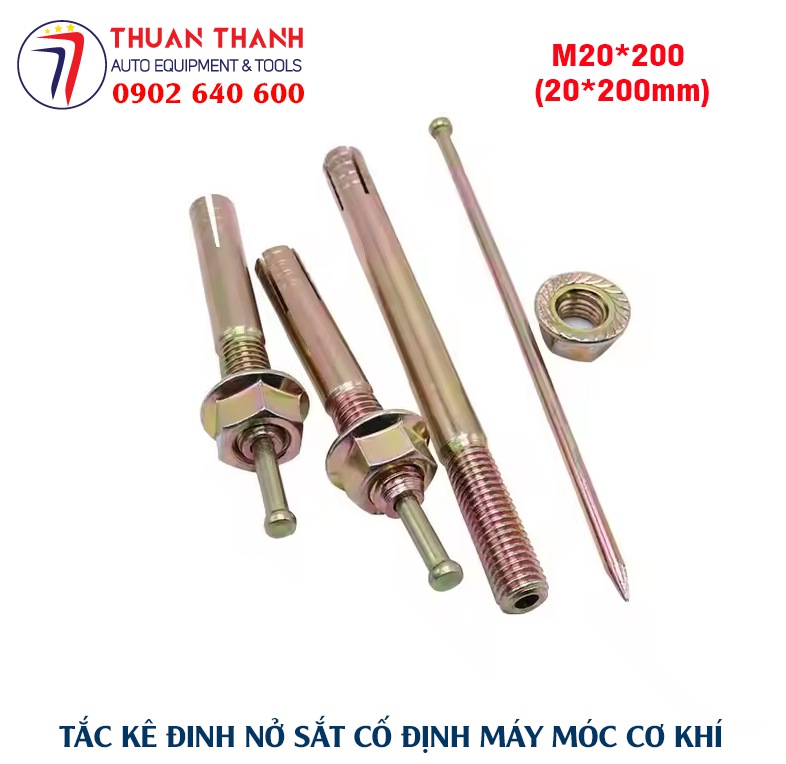

Tắc kê đinh nở sắt M20x200mm là gì?

Tắc kê đinh nở sắt M20x200mm là loại bu lông nở cơ khí bằng thép có đường kính thân 20mm, chiều dài 200mm, được thiết kế để cố định các thiết bị, máy móc và kết cấu xuống nền bê tông.

Với kích thước M20x200mm, sản phẩm có chiều dài lớn và đường kính thân chắc chắn, phù hợp với những vị trí yêu cầu khả năng liên kết cao, đặc biệt khi lắp đặt máy móc công nghiệp, thiết bị garage ô tô, máy sản xuất, thiết bị cơ khí và các thiết bị dân dụng có tải trọng lớn.

Sản phẩm được Thiết bị ô tô Thuận Thành nhập khẩu và cung cấp tại Việt Nam, phù hợp cho các đơn vị thi công, xưởng cơ khí, nhà máy, garage ô tô và đội ngũ kỹ thuật lắp đặt thiết bị.

Thông số kỹ thuật tắc kê đinh nở sắt M20x200mm

Ưu điểm của tắc kê M20x200mm

1. Kích thước lớn, phù hợp thiết bị tải trọng cao

Đường kính M20 kết hợp chiều dài 200mm giúp tạo vị trí neo chắc chắn khi lắp đặt thiết bị trên nền bê tông phù hợp.

Đây là kích thước thường được lựa chọn khi các loại tắc kê nhỏ hơn không đáp ứng được yêu cầu về kích thước liên kết hoặc chiều sâu neo cần thiết.

2. Chiều dài 200mm cho khả năng neo sâu

So với các loại M20 có chiều dài ngắn hơn, phiên bản M20x200mm có chiều dài lớn, phù hợp với những trường hợp cần bố trí chiều sâu neo nhiều hơn.

Đặc biệt hữu ích trong các công trình lắp đặt máy móc, thiết bị có tải trọng lớn hoặc những vị trí cần tăng chiều sâu liên kết với nền bê tông.

3. Kết cấu thép chắc chắn

Tắc kê được chế tạo từ thép, có khả năng chịu lực cơ học tốt và phù hợp với môi trường lắp đặt máy móc, thiết bị công nghiệp.

Bề mặt xi mạ giúp tăng khả năng chống oxy hóa trong điều kiện sử dụng thông thường.

4. Thi công bằng phương pháp nở cơ học

Tắc kê nở sắt hoạt động dựa trên nguyên lý tạo liên kết cơ học giữa thân tắc kê và thành lỗ khoan trong bê tông.

Sau khi đặt tắc kê vào lỗ khoan đúng kích thước và thực hiện thao tác siết/đóng theo đúng cấu tạo của sản phẩm, phần nở tạo lực ép vào thành lỗ, giúp cố định thiết bị.

Ứng dụng tắc kê M20x200mm trong thực tế

Tắc kê đinh nở sắt M20x200mm có thể sử dụng trong nhiều lĩnh vực:

Lắp đặt máy móc công nghiệp

• Máy gia công cơ khí.
• Máy tiện, máy phay.
• Máy dập và máy ép.
• Máy sản xuất công nghiệp.
• Máy đóng gói.
• Thiết bị dây chuyền sản xuất.
• Máy móc nhà xưởng.
• Khung và chân đế thiết bị.

Lắp đặt thiết bị garage ô tô

Có thể sử dụng để cố định các loại thiết bị garage khi thiết kế thiết bị và hướng dẫn của nhà sản xuất cho phép sử dụng loại neo này, chẳng hạn:

• Máy móc sửa chữa ô tô.
• Máy cân bằng lốp.
• Máy tháo lắp lốp.
• Máy gia công cơ khí.
• Bàn nâng và thiết bị nâng phù hợp.
• Các loại máy móc cần cố định xuống nền bê tông.

Đối với cầu nâng ô tô, không nên chỉ lựa chọn tắc kê dựa vào kích thước M20x200mm. Cần đối chiếu yêu cầu của nhà sản xuất cầu nâng về loại neo, đường kính, chiều sâu neo, khoảng cách mép, khoảng cách giữa các lỗ và cường độ nền bê tông trước khi lắp đặt.

Máy móc và thiết bị dân dụng

Tắc kê M20x200mm cũng phù hợp cho những vị trí cần cố định chắc chắn như:

• Chân máy.
• Giá đỡ thiết bị.
• Khung thép.
• Thiết bị cơ khí.
• Kệ máy tải trọng lớn.
• Thiết bị phụ trợ nhà xưởng.
• Các kết cấu cần neo xuống nền bê tông.

Hướng dẫn lắp đặt tắc kê M20x200mm

Bước 1: Kiểm tra nền bê tông

Trước khi khoan, cần kiểm tra:

• Nền bê tông có đủ khả năng chịu tải hay không.
• Vị trí khoan có bị rỗng, nứt hoặc hư hỏng hay không.
• Có đường điện, đường nước hoặc hệ thống kỹ thuật nằm bên dưới hay không.
• Chiều dày nền bê tông có phù hợp với chiều sâu neo yêu cầu hay không.

Không nên lắp đặt thiết bị tải trọng lớn chỉ dựa vào tắc kê mà bỏ qua chất lượng nền bê tông.

Bước 2: Đánh dấu vị trí khoan

Đặt chân máy hoặc bản mã vào đúng vị trí, đánh dấu tâm các lỗ cần khoan.

Các lỗ phải được bố trí đúng theo bản vẽ hoặc hướng dẫn lắp đặt của thiết bị.

Bước 3: Khoan lỗ

Sử dụng máy khoan bê tông phù hợp và mũi khoan đúng đường kính theo yêu cầu kỹ thuật của loại tắc kê thực tế.

Không nên tự ý dùng mũi khoan theo đường kính M20 nếu nhà sản xuất tắc kê quy định kích thước lỗ khác.

Bước 4: Làm sạch lỗ khoan

Sau khi khoan, cần loại bỏ bụi bê tông và mảnh vụn trong lỗ.

Đây là bước quan trọng vì bụi còn lại trong lỗ có thể ảnh hưởng đến quá trình neo và khả năng làm việc của tắc kê.

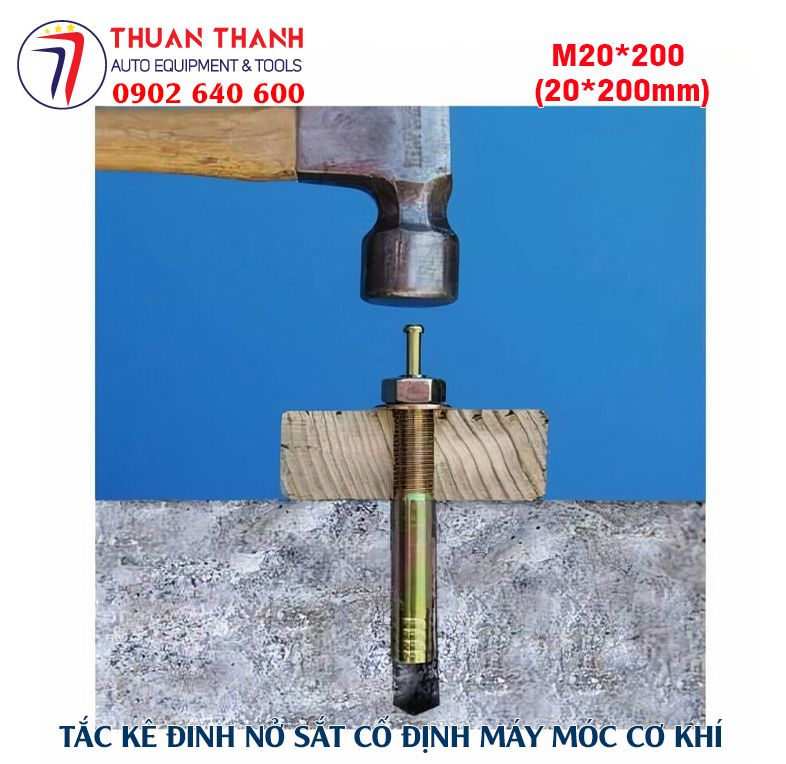

Bước 5: Đưa tắc kê vào lỗ

Đặt tắc kê M20x200mm xuyên qua bản mã hoặc chân thiết bị theo đúng thiết kế, sau đó đưa vào lỗ khoan đến độ sâu yêu cầu.

Bước 6: Đóng hoặc siết theo đúng cấu tạo

Thực hiện thao tác đóng/siết theo đúng thiết kế của loại tắc kê.

Không dùng lực quá mạnh hoặc phương pháp thi công không phù hợp vì có thể làm hư ren, biến dạng tắc kê hoặc ảnh hưởng đến nền bê tông.

Bước 7: Kiểm tra lại toàn bộ liên kết

Sau khi hoàn thành, kiểm tra:

• Tất cả vị trí tắc kê đã được cố định.
• Bản mã nằm sát nền.
• Không có hiện tượng nứt bê tông bất thường.
• Tắc kê không bị nghiêng.
• Bu lông/đai ốc được siết đúng yêu cầu.
• Thiết bị không bị rung lắc bất thường.

Lưu ý quan trọng khi sử dụng M20x200mm

Tắc kê lớn không đồng nghĩa với việc mọi nền bê tông đều có thể chịu tải lớn.

Khả năng chịu tải của hệ thống neo phụ thuộc vào nhiều yếu tố:

• Cường độ bê tông.
• Chiều dày nền.
• Chiều sâu neo thực tế.
• Khoảng cách giữa các tắc kê.
• Khoảng cách từ tắc kê đến mép bê tông.
• Chất lượng lỗ khoan.
• Tình trạng bê tông.
• Tải trọng và đặc tính của thiết bị.
• Phương pháp thi công.
• Loại tắc kê cụ thể.

Đối với máy móc có tải trọng lớn hoặc thiết bị nâng, cần tuân thủ tài liệu kỹ thuật của nhà sản xuất thiết bị và thông số kỹ thuật của nhà sản xuất tắc kê.

Vì sao nên chọn M20x200mm?

Nếu công trình yêu cầu một loại tắc kê có đường kính lớn và chiều dài 200mm, M20x200mm là một lựa chọn đáng cân nhắc cho các hệ thống cố định cơ khí.

Kích thước này đặc biệt phù hợp với các công việc:

Lắp máy → Định vị chân máy → Khoan nền → Đặt tắc kê → Cố định thiết bị → Kiểm tra liên kết.

Việc lựa chọn đúng kích thước tắc kê ngay từ đầu giúp quá trình thi công thuận lợi và tạo hệ thống liên kết đồng bộ giữa thiết bị – bản mã – tắc kê – nền bê tông.

Thiết bị ô tô Thuận Thành – Cung cấp tắc kê đinh nở sắt M20x200mm

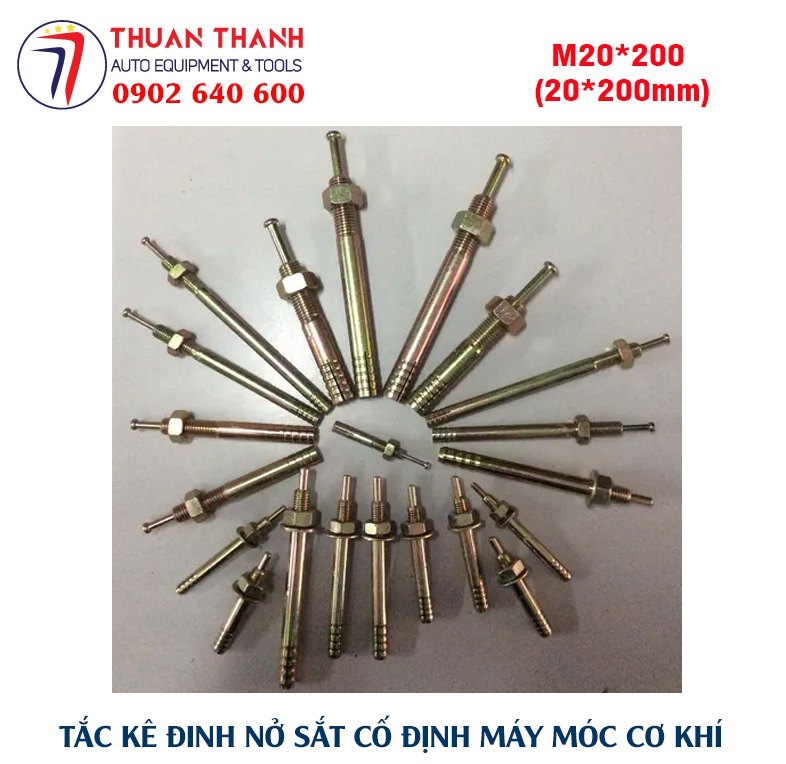

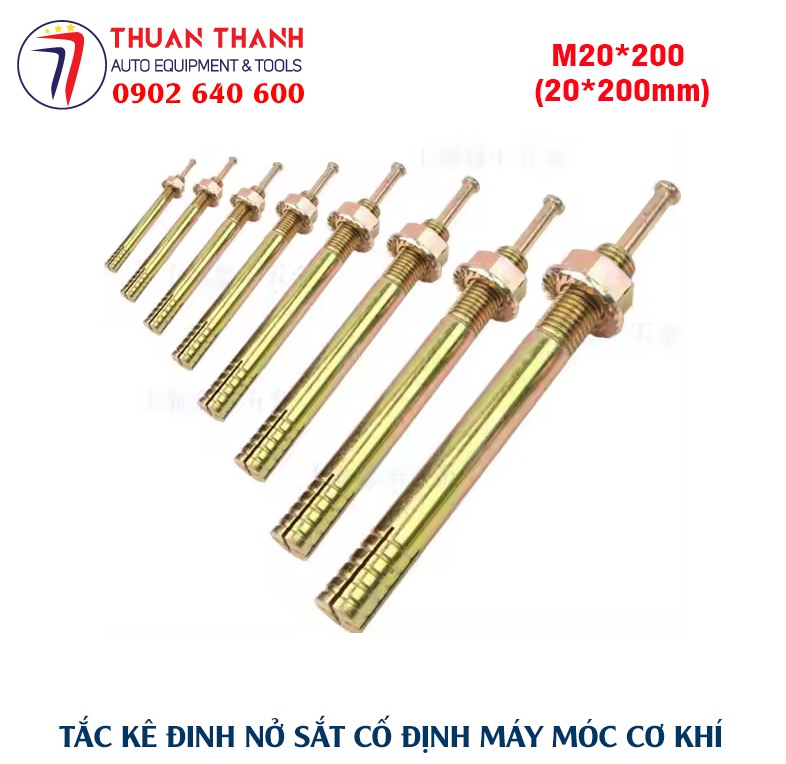

Thiết bị ô tô Thuận Thành cung cấp nhiều kích thước tắc kê đinh nở sắt phục vụ lắp đặt máy móc và thiết bị:

M8 – M10 – M12 – M14 – M16 – M18 – M20 – M22 – M24, với nhiều chiều dài khác nhau tùy nhu cầu sử dụng.

Trong đó, tắc kê đinh nở sắt M20x200mm là lựa chọn dành cho các vị trí cần kích thước lớn, chiều dài 200mm và khả năng liên kết cơ khí chắc chắn.

Khách hàng có thể liên hệ Thiết bị ô tô Thuận Thành để được tư vấn kích thước phù hợp dựa trên loại thiết bị, tải trọng, kết cấu chân đế và điều kiện nền bê tông.

M20x200mm Steel Expansion Anchor Bolt – Heavy-Duty Anchor for Industrial & Domestic Equipment

M20x200mm Steel Expansion Anchor Bolt

The M20x200mm Steel Expansion Anchor Bolt is a heavy-duty mechanical anchor designed for securely fixing industrial machinery, garage equipment, steel structures, machine bases and other equipment to concrete floors.

With a 20mm diameter and 200mm overall length, this anchor provides a long anchoring body suitable for applications where a deeper mechanical connection is required.

The product is imported and supplied in Vietnam by Thuan Thanh Automotive Equipment – Thiết bị ô tô Thuận Thành.

Product Specifications

Main Features

1. Heavy-Duty M20 Size

The M20 diameter provides a larger mechanical connection compared with smaller anchor sizes.

It is suitable for applications requiring robust anchoring of equipment and machinery to a properly designed concrete foundation.

2. 200mm Long Anchor Body

The 200mm length provides an extended anchoring section, making this size suitable for installations where greater embedment depth is required.

The actual effective embedment depth must always comply with the anchor manufacturer's specifications and the installation requirements of the equipment.

3. Strong Steel Construction

The anchor is manufactured from steel and designed for mechanical fixing applications in concrete.

The zinc-plated surface helps provide protection against oxidation under normal indoor and workshop conditions.

4. Mechanical Expansion Fixing

The anchor works through a mechanical expansion principle.

When correctly installed in a suitable drilled hole, the expansion section engages with the surrounding concrete to create a mechanical connection between the equipment base and the concrete foundation.

Applications

The M20x200mm steel expansion anchor can be used for various industrial and domestic applications.

Industrial Machinery

Typical applications include:

• CNC machines
• Milling machines
• Lathe machines
• Hydraulic presses
• Industrial production equipment
• Packaging machines
• Factory machinery
• Machine bases
• Steel frames
• Heavy equipment supports

Automotive Garage Equipment

The anchor may also be used for suitable automotive workshop equipment, including:

• Automotive service equipment
• Tire changers
• Wheel balancers
• Workshop machinery
• Equipment stands
• Machine bases
• Garage equipment requiring concrete floor anchoring

For automotive vehicle lifts, anchor selection must follow the lift manufacturer's installation specifications. The correct anchor cannot be determined by size alone.

Domestic and Construction Applications

M20x200mm anchors can also be used for:

• Heavy equipment bases
• Steel structures
• Machine stands
• Equipment frames
• Workshop installations
• Concrete-fixed supports
• Mechanical equipment

Installation Guide

Step 1 – Inspect the Concrete Foundation

Before drilling, check:

• Concrete strength and condition.
• Concrete thickness.
• Cracks or damaged areas.
• Distance from the anchor hole to concrete edges.
• Distance between adjacent anchor holes.
• Possible electrical or plumbing lines underneath the drilling area.

Step 2 – Mark the Anchor Positions

Position the machine or equipment according to the installation drawing.

Mark the exact center of every anchor hole.

Step 3 – Drill the Concrete

Use an appropriate concrete drilling machine and the correct drill bit diameter specified for the actual anchor.

Do not automatically use a 20mm drill bit simply because the anchor is M20. The required hole diameter depends on the specific anchor design and manufacturer's specifications.

Step 4 – Clean the Hole

Remove concrete dust and debris from the drilled hole.

Proper hole cleaning is important because excessive dust can affect the engagement and performance of a mechanical anchor.

Step 5 – Install the Anchor

Insert the M20x200mm anchor through the equipment mounting plate or base and into the drilled hole according to the installation procedure.

Step 6 – Tighten or Drive the Anchor

Install and tighten/drive the anchor according to its specific design and manufacturer's instructions.

Avoid excessive force or incorrect installation methods that could damage the threads, anchor or concrete.

Step 7 – Final Inspection

After installation, check:

• Anchor position.
• Equipment base contact with the concrete.
• Nut and bolt condition.
• Tightening condition.
• Concrete cracking around the anchor.
• Equipment stability.
• Abnormal movement or vibration.

Important Safety Information

The M20x200mm size alone does not determine the load capacity of an anchor installation.

Actual anchoring performance depends on:

• Concrete compressive strength.
• Concrete thickness.
• Effective embedment depth.
• Anchor spacing.
• Edge distance.
• Hole diameter.
• Hole cleanliness.
• Anchor material and design.
• Installation method.
• Equipment load.
• Dynamic and vibration loads.

For heavy machinery and vehicle lifting equipment, always follow the equipment manufacturer's installation manual and the anchor manufacturer's technical specifications.

Why Choose M20x200mm?

The M20x200mm Steel Expansion Anchor Bolt is an excellent option when a project requires a large-diameter steel mechanical anchor with a 200mm overall length.

It is particularly suitable for:

Industrial Machinery → Workshop Equipment → Machine Bases → Steel Structures → Concrete Fixing Applications

The correct anchor size should be selected based on the actual equipment, concrete foundation and engineering requirements.

SEO Keywords – English

M20x200 expansion anchor, M20x200 steel anchor bolt, M20 200mm expansion bolt, heavy duty expansion anchor, steel expansion anchor bolt, concrete anchor bolt M20, mechanical expansion anchor, industrial machinery anchor bolt, concrete fixing anchor, heavy duty concrete anchor, machine foundation anchor, industrial equipment anchor, garage equipment anchor, M20 concrete anchor, M20x200 anchor bolt.

Suggested English Meta Title

M20x200mm Steel Expansion Anchor Bolt | Heavy-Duty Concrete Anchor

Suggested English Meta Description

M20x200mm steel expansion anchor bolt for fixing industrial machinery, garage equipment, machine bases and heavy-duty equipment to concrete floors. Imported and supplied by Thuan Thanh Automotive Equipment, Vietnam.

Product Name for International Customers

M20x200mm Heavy-Duty Steel Expansion Anchor Bolt for Industrial Machinery & Concrete Fixing

Thuan Thanh Automotive Equipment

Thuan Thanh Automotive Equipment supplies steel expansion anchors in multiple sizes for automotive workshops, industrial machinery installation, factory equipment and concrete fixing applications.

Available sizes include various M8, M10, M12, M14, M16, M18, M20, M22 and M24 options with different lengths depending on the installation requirements.

Contact Us for M20x200mm Steel Expansion Anchor Bolts

For M20x200mm Steel Expansion Anchor Bolts and other sizes of steel expansion anchors for industrial machinery, automotive garage equipment and concrete fixing applications, please contact:

THUAN THANH AUTOMOTIVE EQUIPMENT – TTAE

• Product: M20x200mm Steel Expansion Anchor Bolt
• Application: Industrial machinery, automotive garage equipment, machine bases, steel structures and concrete fixing
• Origin: China
• Importer & Distributor: Thiết bị ô tô Thuận Thành
• Hotline / Sales: 0902 640 600 – 0965 406 062
• Website: www.ttae.vn
• Product & Automotive Equipment: www.autolift.vn
• Technical support: Contact our sales team for advice on anchor size, installation requirements and suitable applications.

Get a Quote

Please contact Thiết bị ô tô Thuận Thành for current pricing, availability and wholesale quantities.

We supply various sizes of steel expansion anchors, including:

M8 – M10 – M12 – M14 – M16 – M18 – M20 – M22 – M24

with different lengths for different equipment installation requirements.
