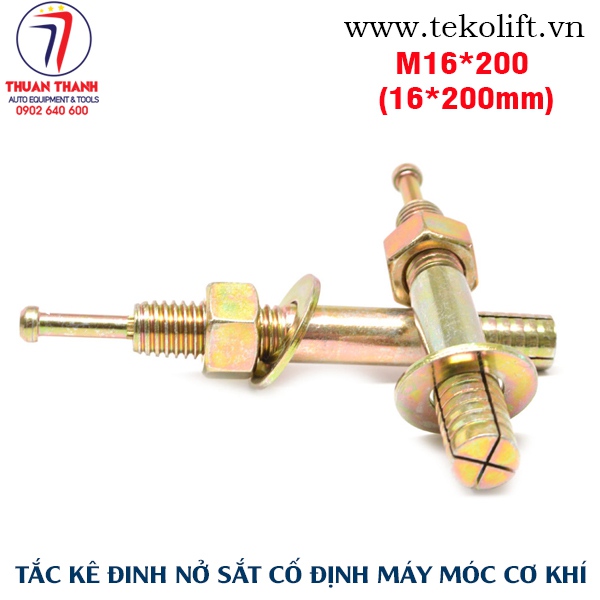

Tắc kê đinh nở sắt M16x200mm chuyên dùng lắp đặt cầu nâng ô tô 2 trụ

Tắc kê đinh nở sắt M16x200mm là dòng tắc kê kích thước dài, được sử dụng chuyên cho các công việc lắp đặt cầu nâng ô tô 2 trụ, cầu nâng cắt kéo, máy móc công nghiệp và thiết bị garage xuống nền bê tông.

Với chiều dài 200mm, sản phẩm phù hợp với những trường hợp cần chiều sâu neo lớn hơn so với tắc kê M16 kích thước ngắn, đặc biệt hữu ích khi lắp đặt thiết bị trên nền bê tông có lớp hoàn thiện, nền cần chiều sâu neo lớn hoặc các vị trí yêu cầu kết cấu liên kết chắc chắn.

Tắc kê được thiết kế theo nguyên lý đóng búa để kích hoạt phần nở ở chân, sau đó sử dụng đai ốc để siết cố định chân thiết bị xuống nền. Khi được lựa chọn đúng kích thước và thi công đúng kỹ thuật, hệ thống neo giúp tạo liên kết chắc chắn giữa chân cầu nâng/bản mã thiết bị và nền bê tông.

Thông số sản phẩm tắc kê M16x200mm

Vì sao tắc kê M16x200mm phù hợp cho cầu nâng ô tô?

Trong quá trình lắp đặt cầu nâng ô tô 2 trụ, chất lượng hệ thống neo chân trụ có vai trò rất quan trọng. Cầu nâng thường xuyên chịu tải trọng lớn và lực tác động trong quá trình nâng, hạ xe cũng như thao tác sửa chữa.

Do đó, việc lựa chọn tắc kê phù hợp với nền bê tông là một trong những yếu tố cần được quan tâm ngay từ khi thi công.

So với loại tắc kê M16 ngắn hơn, M16x200mm có chiều dài 200mm, giúp tạo điều kiện cho việc bố trí chiều sâu neo lớn hơn khi kết cấu nền và thiết kế cầu nâng cho phép.

Đặc biệt, loại tắc kê dài này có thể được quan tâm trong các trường hợp:

• Lắp đặt cầu nâng 2 trụ trên nền bê tông đủ chiều dày.
• Nền garage có lớp hoàn thiện phía trên.
• Nền cũ cần kiểm tra và đánh giá lại chiều sâu neo.
• Lắp đặt cầu nâng cắt kéo.
• Lắp đặt máy móc có chân đế/bản mã cần liên kết xuống nền.
• Các thiết bị công nghiệp yêu cầu hệ thống neo cơ học chắc chắn.

Lưu ý: Chiều dài 200mm không đồng nghĩa với việc tắc kê có thể sử dụng cho mọi loại nền hoặc mọi loại cầu nâng. Với thiết bị nâng ô tô, cần tuân thủ yêu cầu neo móng, đường kính lỗ, chiều sâu neo, khoảng cách mép và mô-men siết theo hướng dẫn của nhà sản xuất cầu nâng.

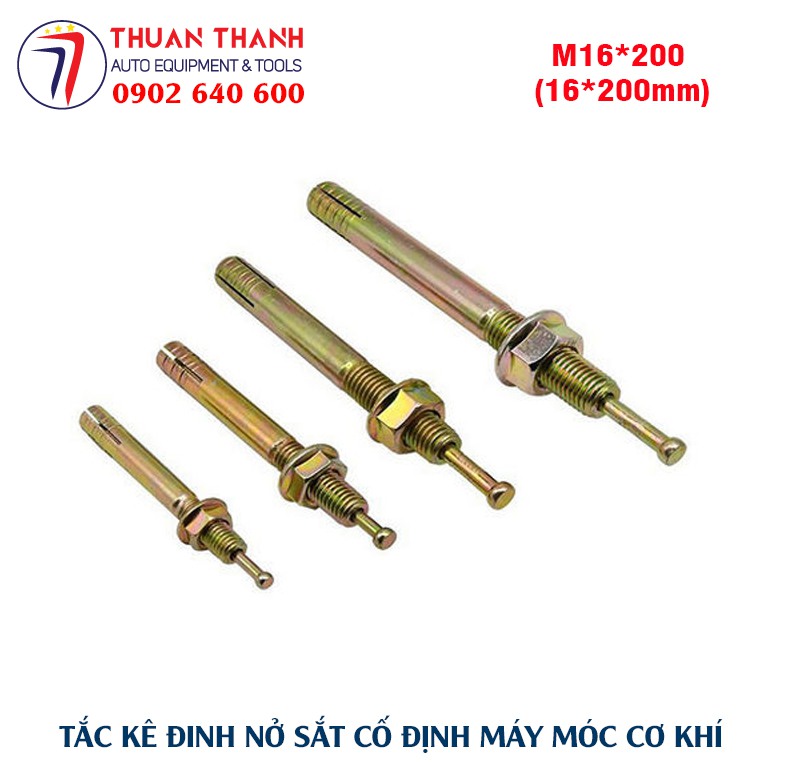

Cấu tạo tắc kê đinh nở M16x200mm

Tắc kê M16x200mm gồm phần thân thép dài, cụm ren M16, đai ốc, long đền và cơ cấu nở ở phía dưới.

Phần thân dài 200mm giúp bố trí chiều sâu neo phù hợp trong nền bê tông.

Phần nở chân tắc kê được kích hoạt bằng thao tác đóng búa. Khi phần nở được kích hoạt đúng cách, nó tạo liên kết cơ học với thành lỗ bê tông.

Phần ren M16 kết hợp với long đền và đai ốc để ép chân trụ hoặc bản mã thiết bị xuống nền.

Đây là cấu tạo phù hợp với phương pháp thi công nhanh tại garage, nhà xưởng và công trình lắp đặt máy móc.

Hướng dẫn lắp đặt tắc kê M16x200mm cho cầu nâng

Bước 1: Kiểm tra nền bê tông

Nền bê tông cần đạt M200 trở lên theo yêu cầu mà sản phẩm được sử dụng trong trường hợp này.

Trước khi lắp đặt cần kiểm tra:

• Chiều dày nền bê tông.
• Chất lượng bê tông.
• Nền có bị nứt hoặc bong tách hay không.
• Khoảng cách từ vị trí khoan đến mép nền.
• Vị trí cốt thép và các hệ thống kỹ thuật âm nền.
• Yêu cầu móng của chính model cầu nâng.

Không nên lắp cầu nâng vào nền bê tông yếu, bê tông bị nứt nghiêm trọng hoặc nền không đủ chiều dày theo yêu cầu kỹ thuật.

Bước 2: Định vị chân cầu nâng

Đặt trụ cầu nâng hoặc bản mã xuống đúng vị trí.

Dùng các lỗ trên chân trụ làm chuẩn để đánh dấu vị trí khoan.

Đối với cầu nâng 2 trụ, cần đặc biệt chú ý khoảng cách giữa hai trụ và vị trí các điểm neo theo đúng tài liệu lắp đặt của nhà sản xuất.

Bước 3: Khoan nền

Sử dụng máy khoan bê tông phù hợp.

Đường kính và chiều sâu lỗ khoan phải theo thông số kỹ thuật của chính loại tắc kê M16x200mm và yêu cầu của cầu nâng.

Không nên lấy đường kính ren M16 làm căn cứ duy nhất để xác định đường kính mũi khoan.

Bước 4: Vệ sinh lỗ khoan

Sau khi khoan, cần loại bỏ bụi bê tông khỏi lỗ.

Đây là bước quan trọng vì bụi trong lỗ có thể ảnh hưởng đến quá trình đưa tắc kê xuống đúng vị trí và làm giảm chất lượng liên kết nếu thi công không đúng.

Bước 5: Đưa tắc kê vào lỗ

Đưa tắc kê M16x200mm vào lỗ khoan.

Kiểm tra độ sâu và vị trí của tắc kê trước khi tiến hành kích hoạt cơ cấu nở.

Bước 6: Đóng búa để nở chân tắc kê

Dùng búa đóng vào phần đầu được thiết kế để kích hoạt cơ cấu nở.

Khi phần nở ở chân được kích hoạt, tắc kê tạo liên kết cơ học với bê tông.

Không sử dụng lực đóng tùy tiện và không làm biến dạng phần ren.

Bước 7: Siết cố định chân cầu nâng

Sau khi tắc kê đã được đóng nở đúng cách, đặt long đền và đai ốc.

Siết các điểm neo theo trình tự phù hợp để chân trụ được ép đều xuống nền.

Đối với cầu nâng ô tô, mô-men siết phải tuân thủ tài liệu kỹ thuật của nhà sản xuất cầu nâng/tắc kê, không nên sử dụng một giá trị mô-men chung cho tất cả các loại thiết bị.

Tắc kê M16x200mm dùng cho cầu nâng 2 trụ

Tắc kê M16x200mm có thể được sử dụng trong các ứng dụng liên quan đến:

Cầu nâng ô tô 2 trụ cáp trên

Cầu nâng ô tô 2 trụ cáp dưới

Cầu nâng 2 trụ có giằng trên

Cầu nâng 2 trụ có giằng dưới

Tuy nhiên, khả năng sử dụng thực tế phải căn cứ vào model cầu nâng, thiết kế chân trụ và yêu cầu neo nền của từng nhà sản xuất.

Đối với cầu nâng tải trọng lớn, người thi công cần kiểm tra đầy đủ nền móng trước khi quyết định sử dụng.

Tắc kê M16x200mm cho cầu nâng cắt kéo

Ngoài cầu nâng 2 trụ, tắc kê M16x200mm còn được sử dụng trong một số trường hợp cố định cầu nâng cắt kéo và thiết bị nâng có chân đế/bản mã cần neo xuống nền.

Đặc biệt với các thiết bị được lắp đặt cố định, hệ thống neo cần bảo đảm:

• Nền bê tông đủ chắc.
• Chiều sâu neo phù hợp.
• Khoảng cách giữa các điểm neo phù hợp.
• Không khoan quá gần mép nền.
• Lỗ khoan đúng kích thước.
• Tắc kê được đóng nở đúng kỹ thuật.
• Bu lông được siết đúng yêu cầu.

Ứng dụng cho máy móc và thiết bị công nghiệp

Không chỉ phục vụ ngành thiết bị garage, tắc kê đinh nở M16x200mm còn thích hợp cho nhiều công việc cố định máy móc xuống nền bê tông như:

• Máy nén khí.
• Máy gia công cơ khí.
• Máy công nghiệp.
• Máy phát điện.
• Máy móc sản xuất.
• Thiết bị garage ô tô.
• Máy tháo lốp.
• Máy cân bằng lốp.
• Máy sửa chữa ô tô.
• Thiết bị có chân đế thép.

• Bản mã và kết cấu thép cần liên kết với nền bê tông.

Ưu điểm của tắc kê M16x200mm

Chiều dài 200mm

Đây là điểm nổi bật của sản phẩm. Chiều dài 200mm phù hợp với các ứng dụng cần bố trí chiều sâu neo lớn hơn, miễn là nền bê tông và thiết kế thiết bị đáp ứng yêu cầu.

Kết cấu thép chắc chắn

Tắc kê được chế tạo bằng thép, phù hợp cho các ứng dụng cố định cơ học trong môi trường garage, nhà xưởng và công trình.

Thi công bằng búa

Cơ cấu nở được kích hoạt bằng thao tác đóng búa, giúp quá trình lắp đặt thuận tiện và không yêu cầu sử dụng keo hóa chất.

Phù hợp lắp đặt thiết bị

M16x200mm là kích thước phù hợp để xem xét cho nhiều loại chân máy, bản mã và thiết bị có yêu cầu bu lông M16.

Sản phẩm mới 100%

Tắc kê M16x200mm được cung cấp là hàng mới 100%, phục vụ nhu cầu lắp đặt mới hoặc thay thế hệ thống neo cho máy móc, thiết bị.

Mác bê tông M200 trở lên – điều kiện quan trọng khi lắp đặt

Theo yêu cầu sử dụng của sản phẩm, mác bê tông từ M200 trở lên là điều kiện nền được khuyến nghị.

Tuy nhiên, đối với cầu nâng ô tô, chỉ xác định mác bê tông là chưa đủ.

Một nền bê tông đạt M200 hoặc M250 nhưng quá mỏng, bị nứt, nền yếu hoặc không có chiều sâu neo phù hợp vẫn có thể không đáp ứng yêu cầu lắp đặt cầu nâng.

Vì vậy, trước khi thi công nên kiểm tra tổng thể:

Mác bê tông + chiều dày nền + chất lượng bê tông + chiều sâu neo + khoảng cách neo + khoảng cách mép + tải trọng thiết bị.

Đây là nguyên tắc quan trọng để tạo nên một hệ thống lắp đặt hoàn chỉnh và an toàn.

Tại sao nên chọn tắc kê M16x200mm cho công trình lắp đặt thiết bị?

Đối với các thiết bị có giá trị cao như cầu nâng ô tô, máy móc garage và máy công nghiệp, phần chân đế là vị trí truyền lực trực tiếp xuống nền.

Một hệ thống lắp đặt tốt không chỉ phụ thuộc vào bản thân thiết bị mà còn phụ thuộc vào chất lượng nền móng và hệ thống neo.

Tắc kê M16x200mm mang đến giải pháp neo cơ học với:

Thân tắc kê dài 200mm
→ Cơ cấu nở chân bằng búa
→ Ren M16
→ Long đền + đai ốc
→ Cố định chân thiết bị xuống nền bê tông.

Khi được lựa chọn và thi công đúng theo yêu cầu kỹ thuật, hệ thống neo giúp tạo kết cấu lắp đặt vững chắc, ổn định và phù hợp cho nhiều loại máy móc, thiết bị công nghiệp và thiết bị garage.

Mua tắc kê M16x200mm ở đâu?

Công ty TNHH Thiết bị ô tô Thuận Thành cung cấp tắc kê đinh nở sắt M16x200mm phục vụ nhu cầu lắp đặt:

• Cầu nâng ô tô 2 trụ.
• Cầu nâng cắt kéo.
• Máy móc garage.
• Thiết bị sửa chữa ô tô.
• Máy móc công nghiệp.
• Thiết bị nhà xưởng.
• Chân máy và bản mã thép.

Sản phẩm mới 100%, phù hợp cho các công trình cần sử dụng tắc kê M16 chiều dài 200mm.

Liên hệ đặt hàng

Công ty TNHH Thiết bị ô tô Thuận Thành

Mr. Vĩnh: 0902 640 600
Hotline/Zalo: 0965 406 062

Sản phẩm: Tắc kê đinh nở sắt M16x200mm
Kích thước: M16 × 200mm
Tình trạng: Mới 100%
Mác bê tông yêu cầu: M200 trở lên
Ứng dụng: Cầu nâng 2 trụ – cầu nâng cắt kéo – máy móc công nghiệp – thiết bị garage.

English Product Description

M16x200mm Heavy-Duty Steel Hammer Drive Expansion Anchor for Automotive Lifts

The M16x200mm steel expansion anchor is designed for mechanical fastening applications involving two-post automotive lifts, scissor lifts, industrial machinery and automotive workshop equipment.

With a total length of 200mm, this long-size M16 anchor is suitable for applications where a deeper mechanical anchoring arrangement is required, provided that the concrete foundation has sufficient thickness and meets the equipment manufacturer's installation requirements.

The anchor is installed by drilling a suitable hole into the concrete, cleaning the hole, inserting the anchor and using a hammer to activate the expansion mechanism. The M16 threaded section is then secured with a washer and nut to firmly fasten the equipment base to the concrete floor.

Product highlights:

• Size: M16 × 200mm
• Heavy-duty steel construction
• Mechanical expansion anchoring system
• Hammer-drive expansion mechanism
• Length: 200mm
• New 100%
• Recommended concrete grade: M200 or higher
• Suitable for two-post car lifts
• Suitable for scissor lifts
• Suitable for industrial machinery
• Suitable for automotive workshop equipment
• Supplied by Thuan Thanh Automotive Equipment Co., Ltd.

Important installation note: Concrete grade alone does not determine the safe load capacity of an anchor system. For automotive lifting equipment, the installer must also consider concrete thickness, embedment depth, anchor spacing, edge distance, concrete condition, equipment load and the manufacturer's anchoring specifications.
